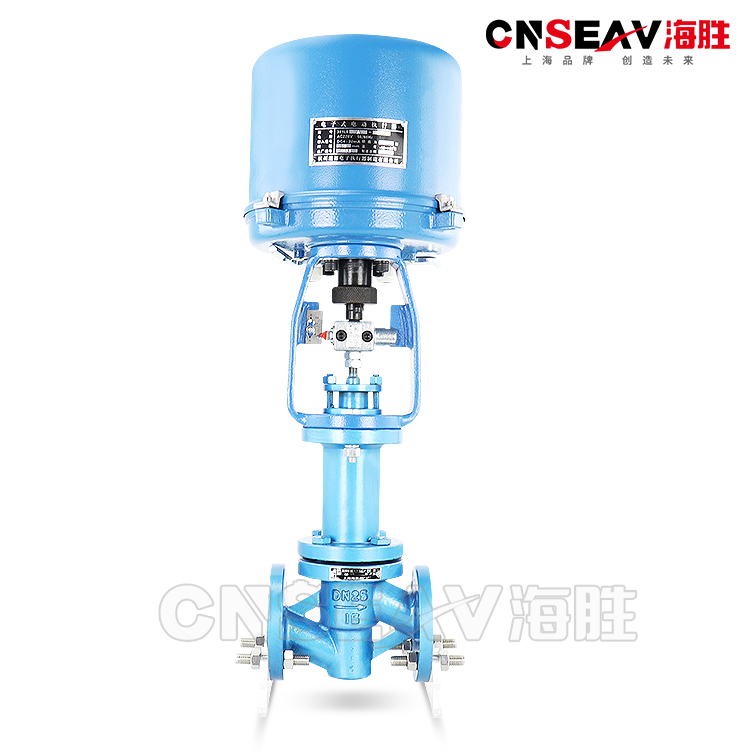

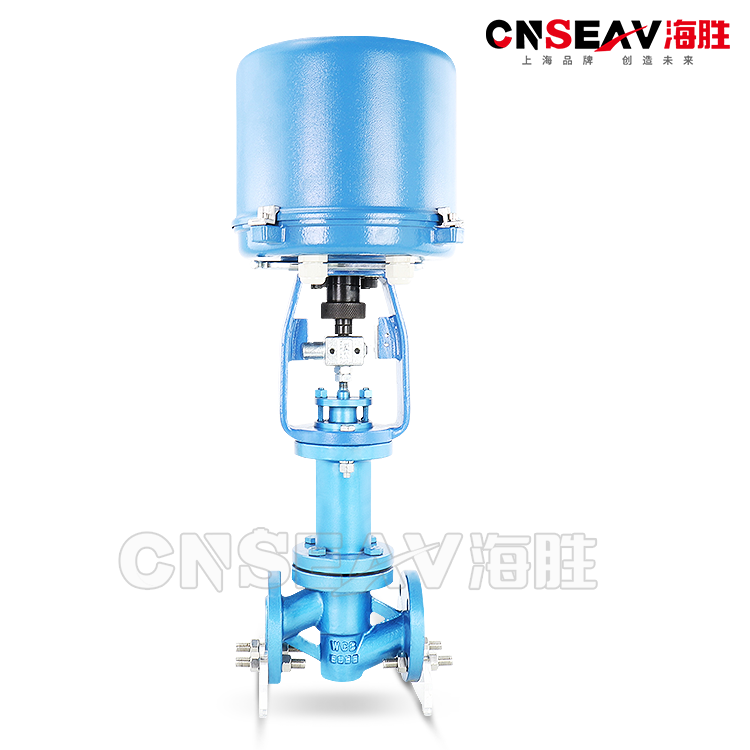

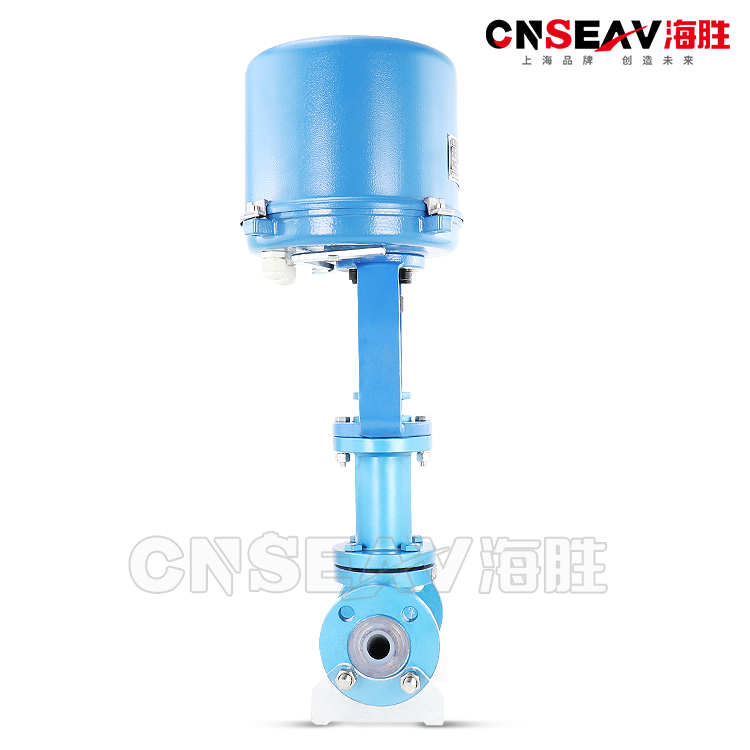

衬氟电动单座调节阀ZDLPF46

  • 海胜
  • ZDLPF46-16C
  • 法兰
  • 酸、碱等强腐蚀介质和有毒、易挥发等气体、液体
  • -40~+180℃
  • 1.6Mpa
  • 20~1500mm
  • 碳钢
  • 直通流道
  • 广泛适用于化工,石油,冶金,医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

衬氟电动单座调节阀ZDLPF46产品概述:

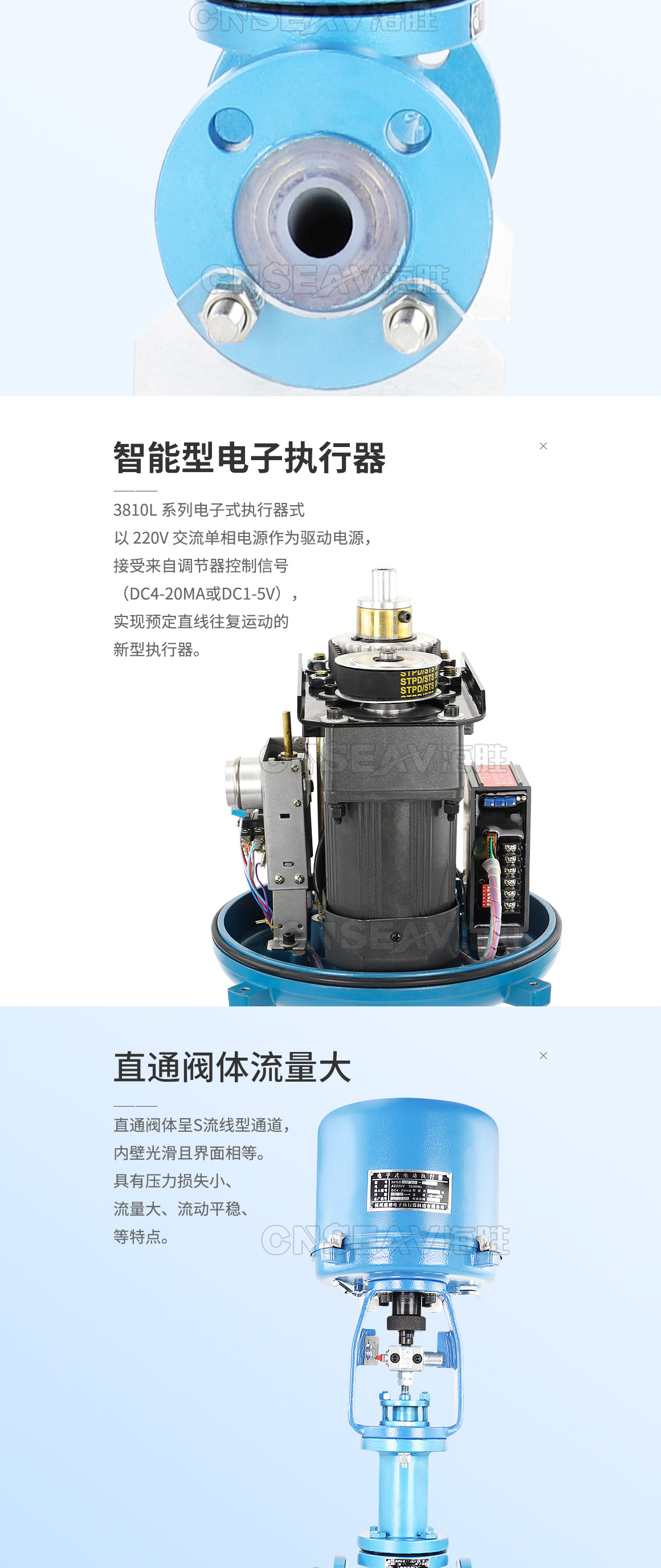

衬氟电动单座调节阀ZDLPF46由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座衬氟阀组成。在与流体接触的阀体内壁和阀内件组件均采用高温模压衬氟塑工艺,包覆一层聚全氟乙丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐蚀材料,完全能达到切断腐蚀性介质与阀体外壳的接触,具有密封性能好、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确;电子式电动执行机构内含伺服功能,接受统一的4~20mA或1-5V.DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。



衬氟电动单座调节阀ZDLPF46产品特点:

1、耐腐蚀。阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46,几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好。采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封,故泄漏量达GB/T4213-92中VI级标准,或无泄漏。
4、配用HA执行机构,输出力大、结构紧凑。 产品符合GB/T4213-92。

5、调节精度准采用3810系列和PSL智能型电动执行器控制流量精准度高误差小。

采用电子式电动行机构,体积小,重量轻,调节精度高。
6、易燃、易爆的特殊场合可以选用防爆型电动执行器,确保安全使用


衬氟电动单座调节阀ZDLPF46工作原理:

(1)当电流信号转变成相对应的直线位移,推杆伸出的叫正作用,与阀配合构成电关式(B);

(2)当电流信号转变成相对应的直线位移,推杆退回的叫反作用,与阀配合构成电开式(K)。电子式电动执行机构内含伺服功能,接受统一的4-20mA或1-5V.DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,从而达到调节阀阀芯准确定位。



衬氟电动单座调节阀ZDLPF46零件材料:

零件名称

阀体、阀盖

阀杆

阀瓣

密封垫

材料

灰铸铁、球墨铸铁、铸钢

不锈钢

球墨铸铁

橡胶石棉板



衬氟电动单座调节阀ZDLPF46性能标准:


项目

指标值

基本误差%

配3810L±2.0; 配PSL±1.0

回差%

配381L ±2.0; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

50:1

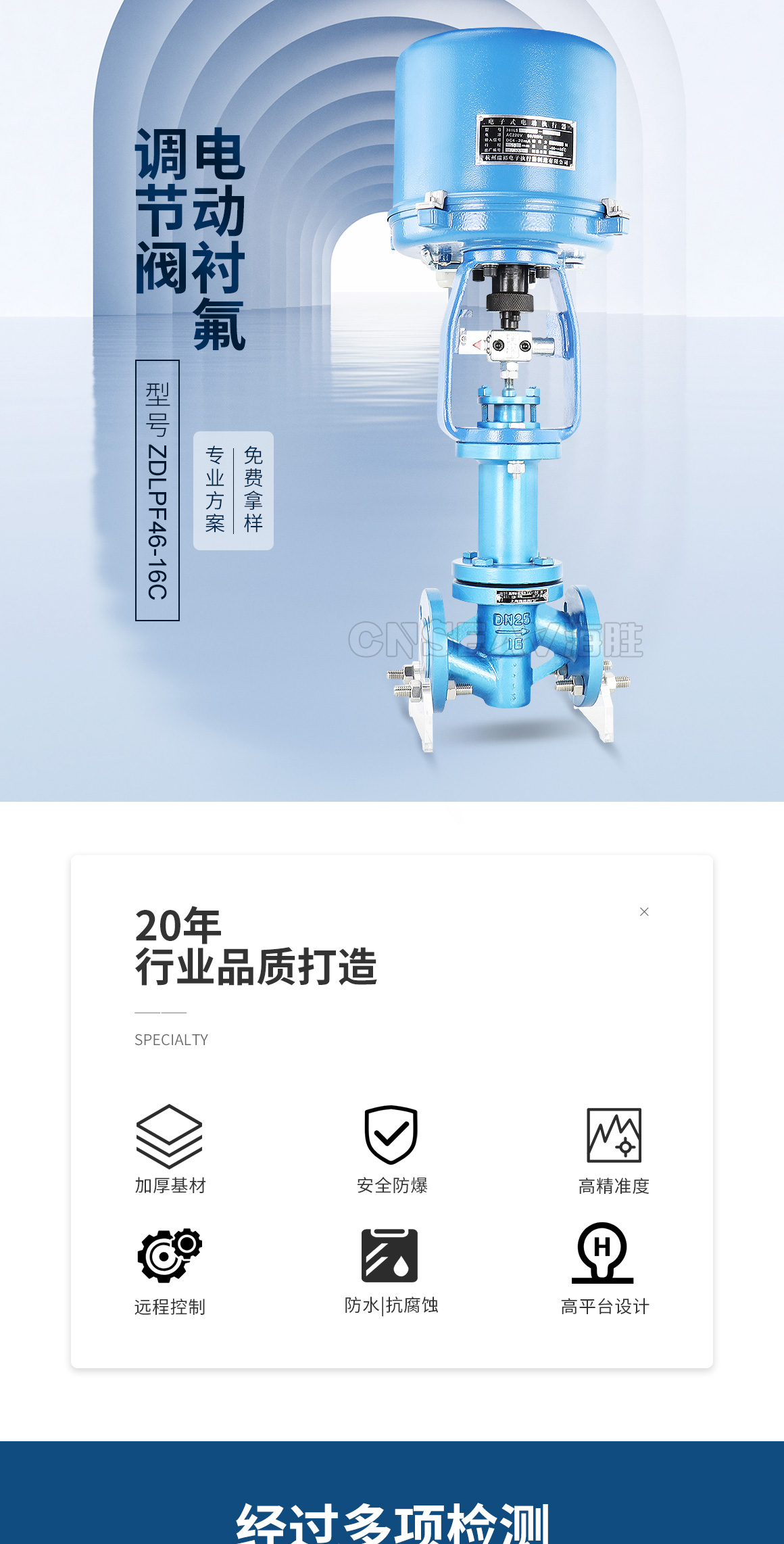

衬氟电动单座调节阀ZDLPF46

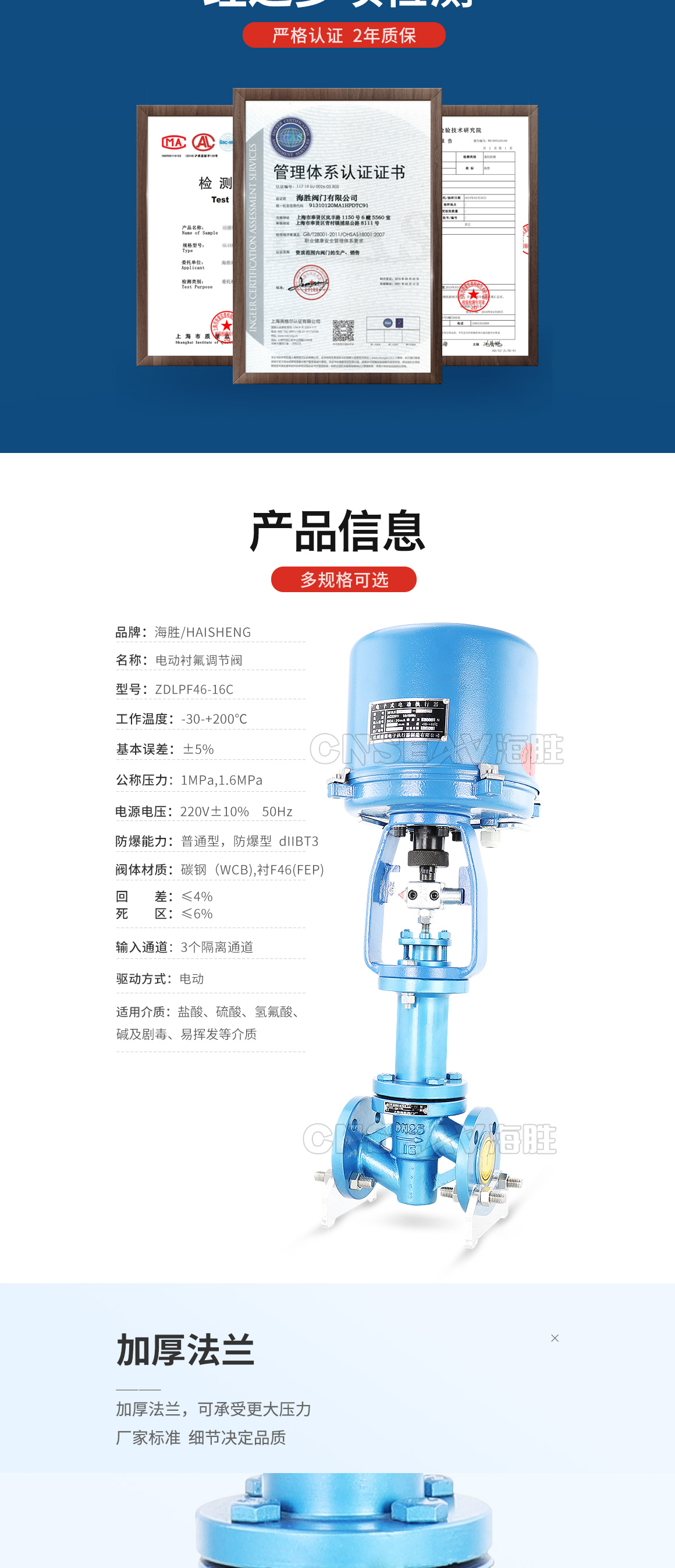

衬氟电动单座调节阀ZDLPF46产品

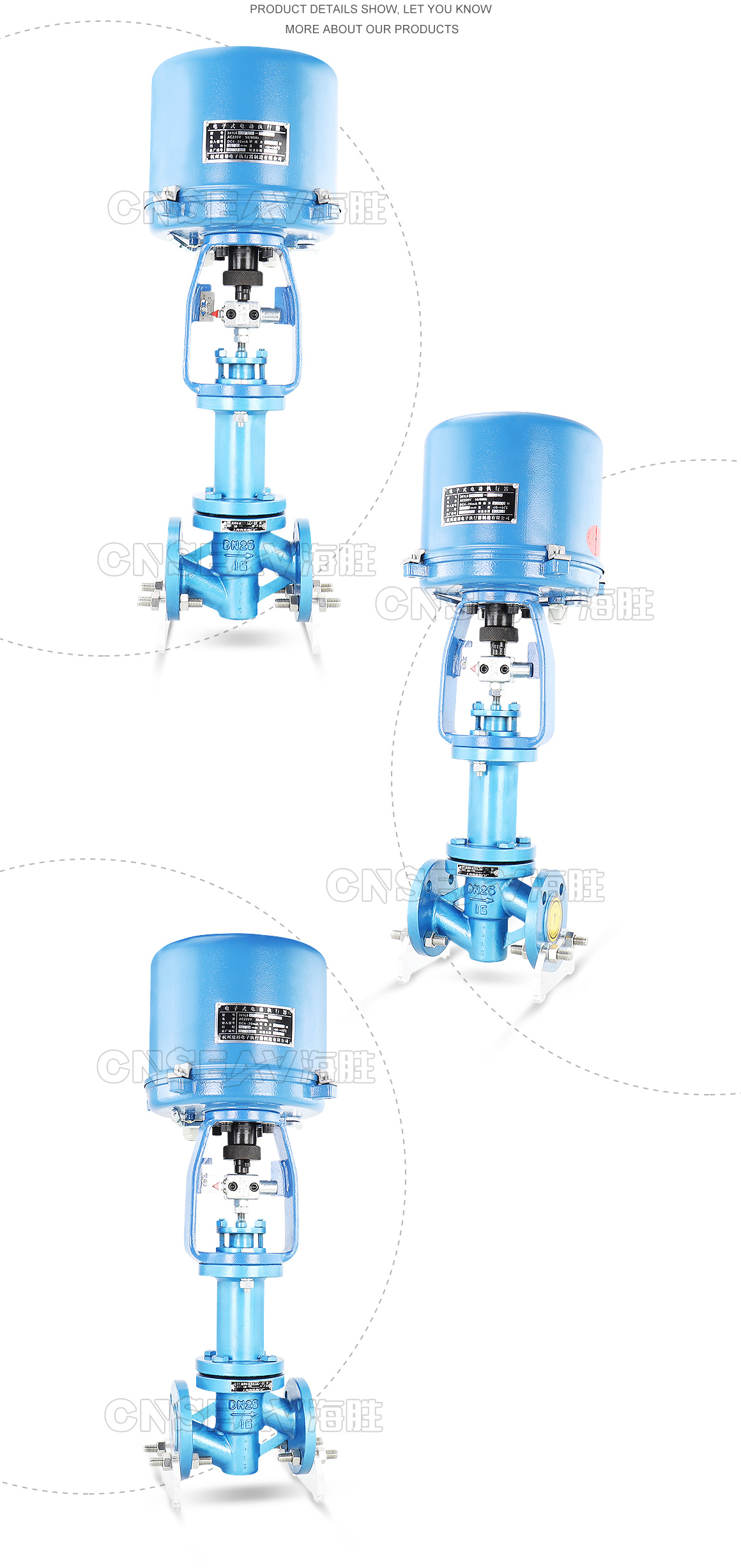

衬氟电动单座调节阀ZDLPF46图片

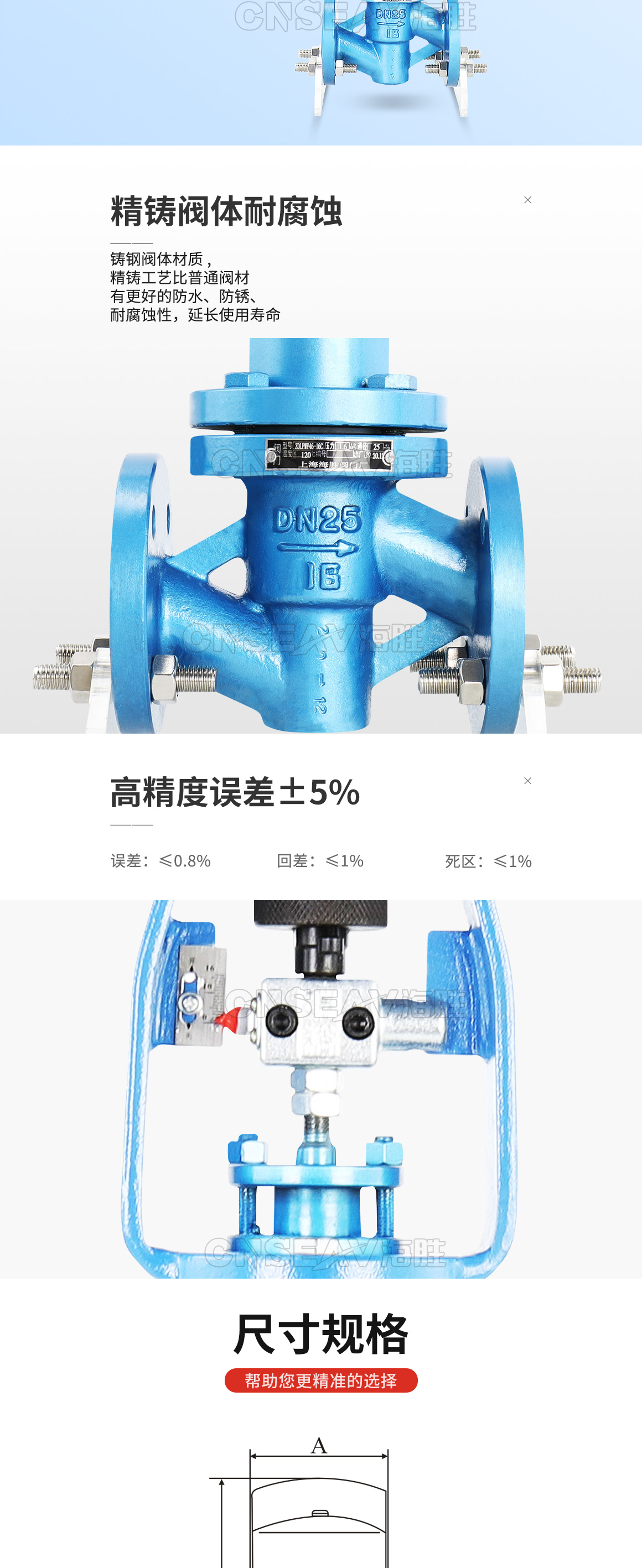

衬氟电动单座调节阀ZDLPF46图片

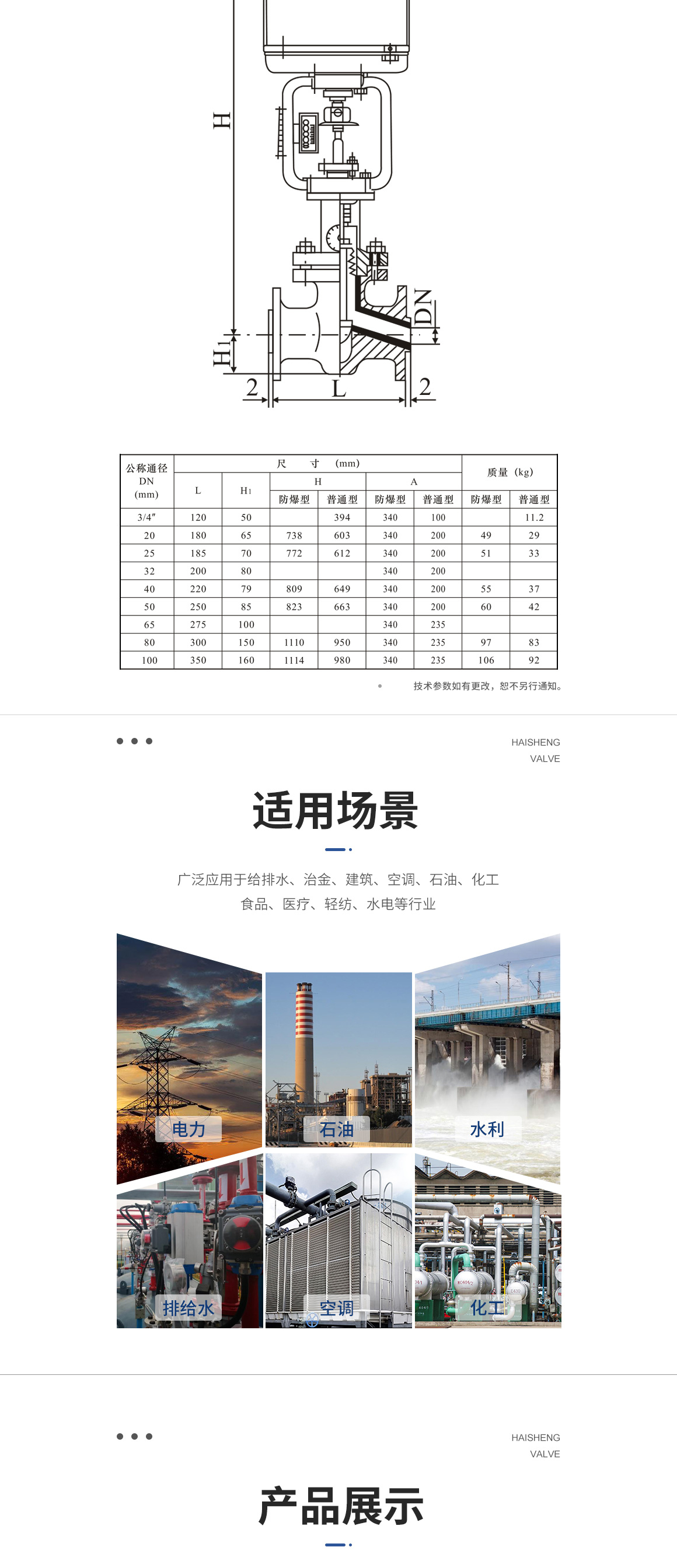

衬氟电动单座调节阀ZDLPF46适用场景

衬氟电动单座调节阀ZDLPF46图片
