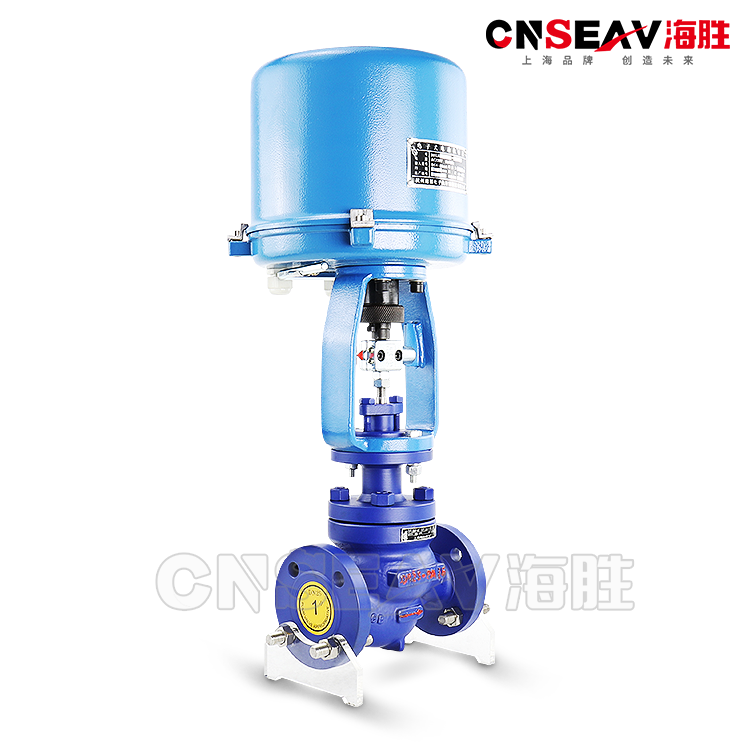

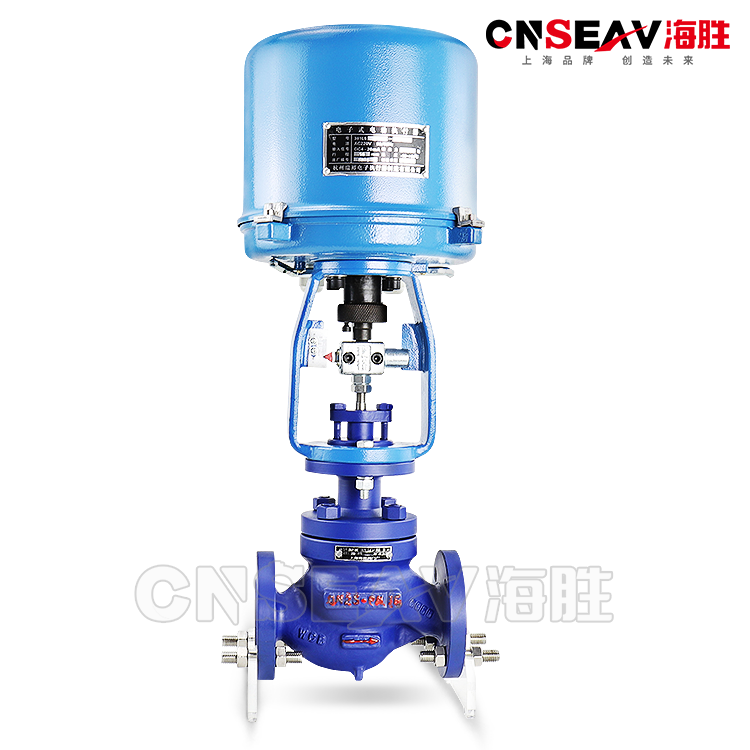

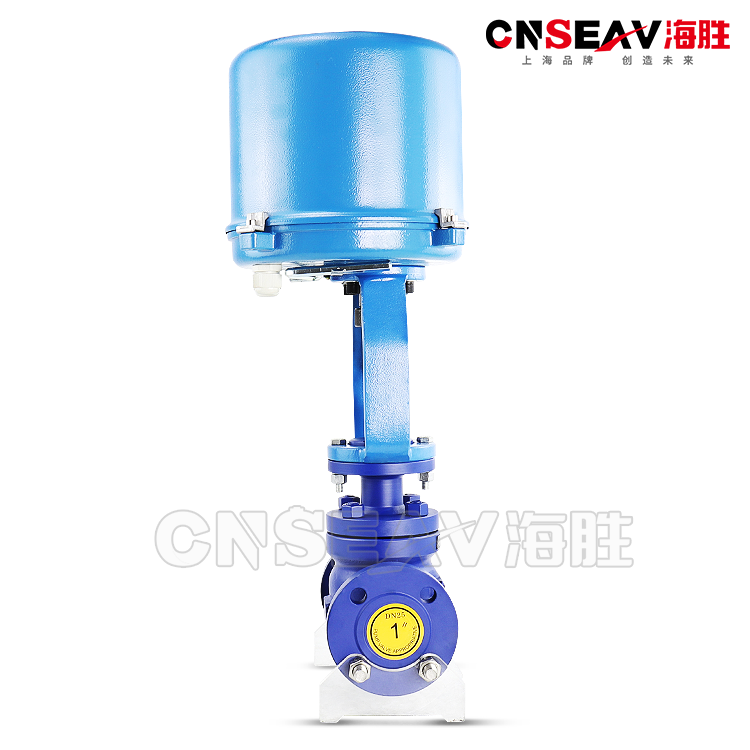

碳钢电动单座调节阀ZDLP

  • 海胜
  • ZDLP-16C/P
  • 法兰
  • 水、液体、气体、油品等
  • -40~230℃
  • 1.6Mpa
  • 20~200
  • 碳钢/不锈钢
  • 直通流道
  • 广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

碳钢电动单座调节阀ZDLP产品概述:
碳钢电动单座调节阀ZDLP由3810L型(或PSL系列)直行程电子式电动执行机构和直通单座阀组成。电子式电动单座调节阀内含饲服功能,接受统一的4-20mA或1-5V.DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动单座调节阀适用于对泄露量要求严格、阀前后压差低及介质粘度较大或稍有颗粒杂质场合。 电动调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。


碳钢电动单座调节阀ZDLP产品特点:

1、阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%

2、可调节范围大,固有可调比为50,流量特性有直线和等百分比。

3、调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。

4、伺服放大器采用深度动态负反馈,可提高自动调节精度。

5、电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。

6、电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。

7、波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。


碳钢电动单座调节阀ZDLP产品结构:
电子式电动单座调节阀是电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动精小型单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点,控制精度和性能比DKZ型有明显提高。


碳钢电动单座调节阀ZDLP零件材料:

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
阀   芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套:2Cr13
垫   片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片


碳钢电动单座调节阀ZDLP主要技术参数:

公称通mmG3/4"20253240506580100125150200250300
阀座通径mm34567810121520263240506680100125150200250300
额定流量系数kv 直线型0.080.120.200.320.50.81.82.84.46.91117.627.5446911017627544069010001600
等百分比





1.62.546.310162540631001602504006309001440
公称压力(MPa)0.6,1.6, 2.5, 4.0, 6.4
行程(mm)1016254060100
流量特性直线直线,等百分比,快开
工作温度℃-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰尺寸符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
阀体型式直通单座铸造球型阀
上阀盖型式普通式(常温),热片式(中温),长颈式(低温)
配用电动执行机构型号PSLPSL-201PSL-202PSL-204PSL-208PSL-312PSL325
361L381LSA-08 361LXA-08 381LSA-20361LSB-30381LSB- 50381LSC-65381LSC-99
防爆型361LXA-20361LXB-30361LXB-50


碳钢电动单座调节阀ZDLP

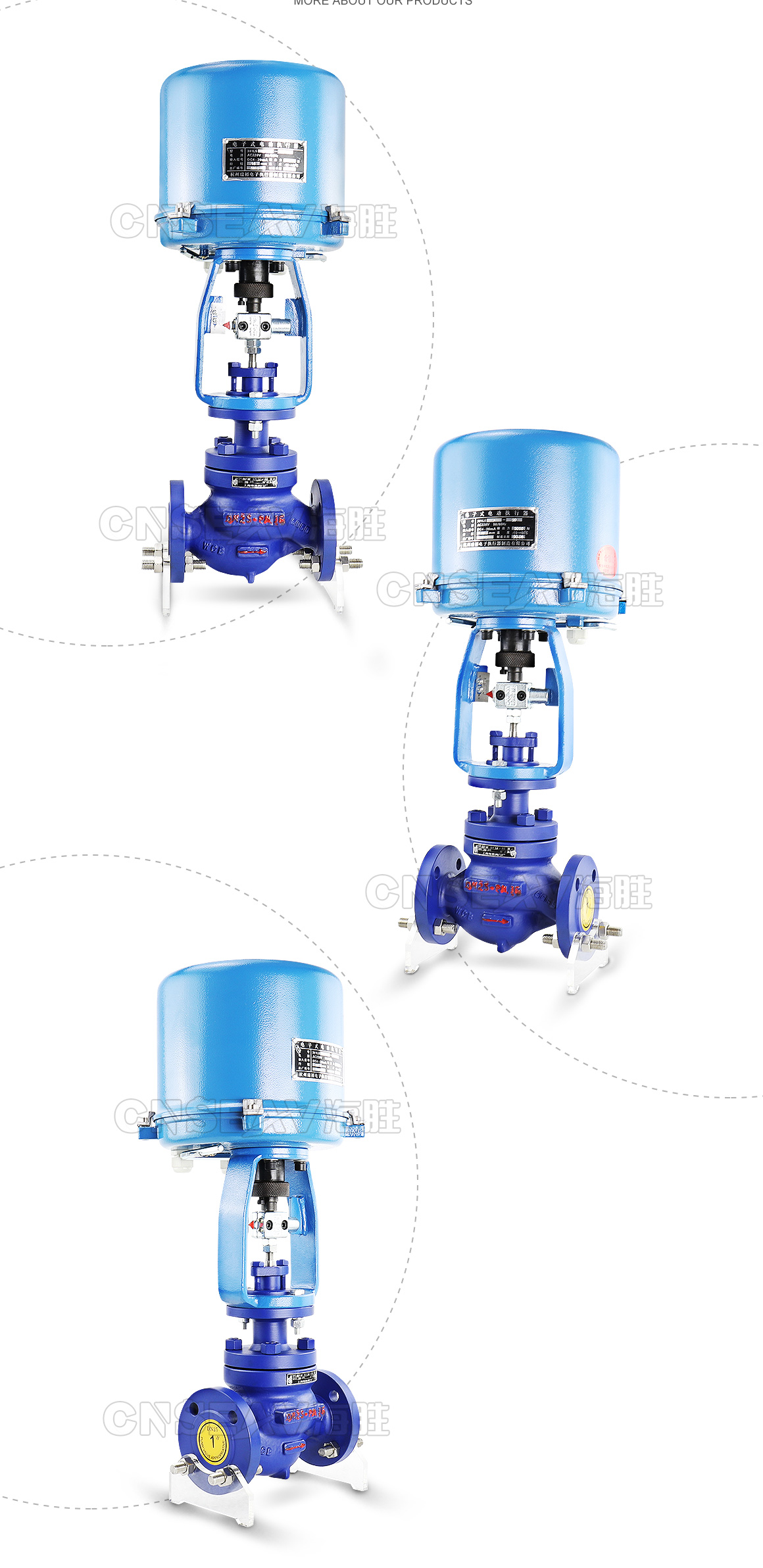

碳钢电动单座调节阀ZDLP图片

碳钢电动单座调节阀ZDLP图片

碳钢电动单座调节阀ZDLP图片

碳钢电动单座调节阀ZDLP图片

碳钢电动单座调节阀ZDLP图片
