电动单座调节阀工作原理及产品介绍

作者:海胜阀门      发布日期:2020-12-24 09:23:52      关注次数:137

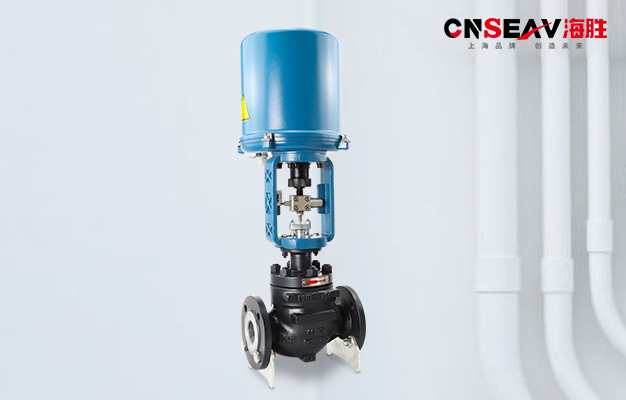

电动单座调节阀


电动单座调节阀产品介绍

电动单座调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。电动单座调节阀被广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。



电动单座调节阀工作原理

ZDLP电子式电动单座调节阀采用直通单座球形阀体,特别适用于阀前阀后压力小,对泄露量求严格的工作场合,电动执行机构为电子式一体化结构,内含伺服放大器,输入相关控制信号(4-20mADC或1-5VDC),即可改变被调介质流量、压力、液位、温度等,使被控工艺参数保持在给定值。电动单座调节阀一般配于3810L或PSL系列型直行程电动执行机构,具有结构紧凑、调节精度高、压降损失小、流量特性精确、导向面积大、防振动等优点。


电动单座调节阀产品特点

1、可调节范围大,固有可调比为50,流量特性有直线和等百分比。

2、阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。

3、调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。

4、伺服放大器采用深度动态负反馈,可提高自动调节精度。

5、电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。

6、波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。

7、电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。


电动单座调节阀规格参数:

公称通径DN(mm)

G3/4″

20

25

32

40

50

65

80

100

125

150

200

阀座直径DN(mm)

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

额定流量系数Kv

0.08

0.12

0.2

0.32

0.5

0.8

1.2

2

3.2

5

8

12

20

32

50

80

120

200

280

450

流量特性

直线

直线、等百分比

公称压力PN(MPa)

10

1.6,4.0,6.4

连接型式

管螺纹连接G3/4

法兰连接:PN1.6按JB79-59标准; PN4.0按JB79-59标准

配用执行机构型号

DKZ-310

DKZ-310

DKZ-310

DKZ-410

DKZ-410
