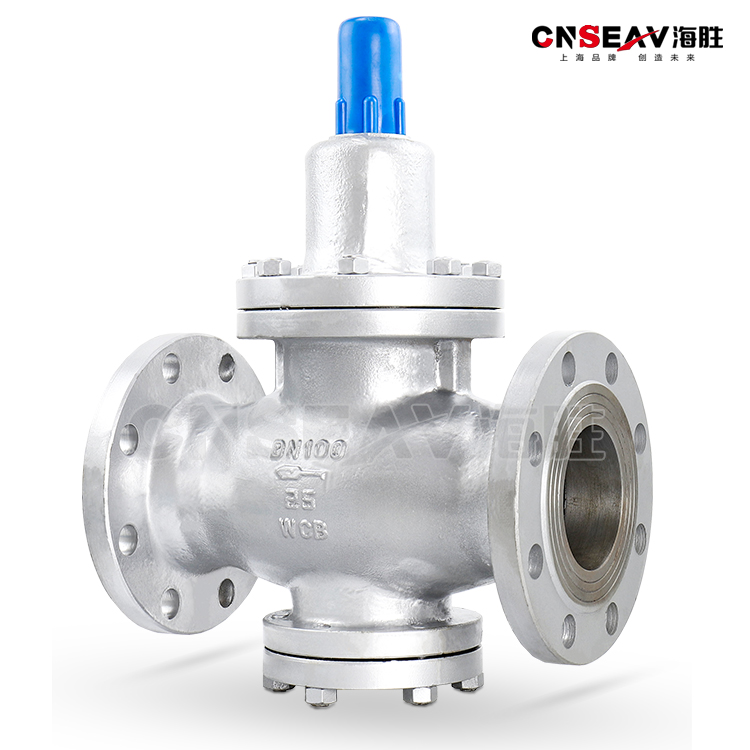

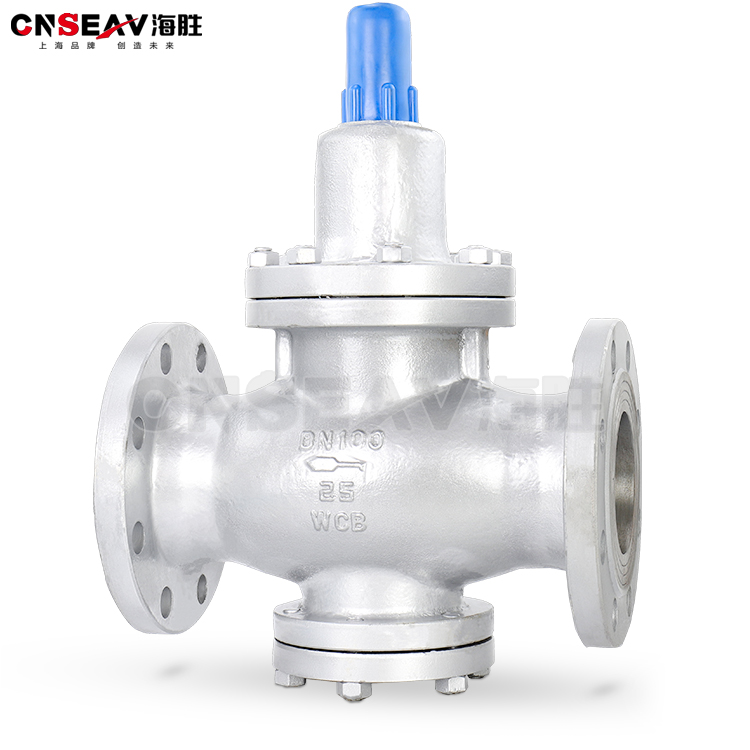

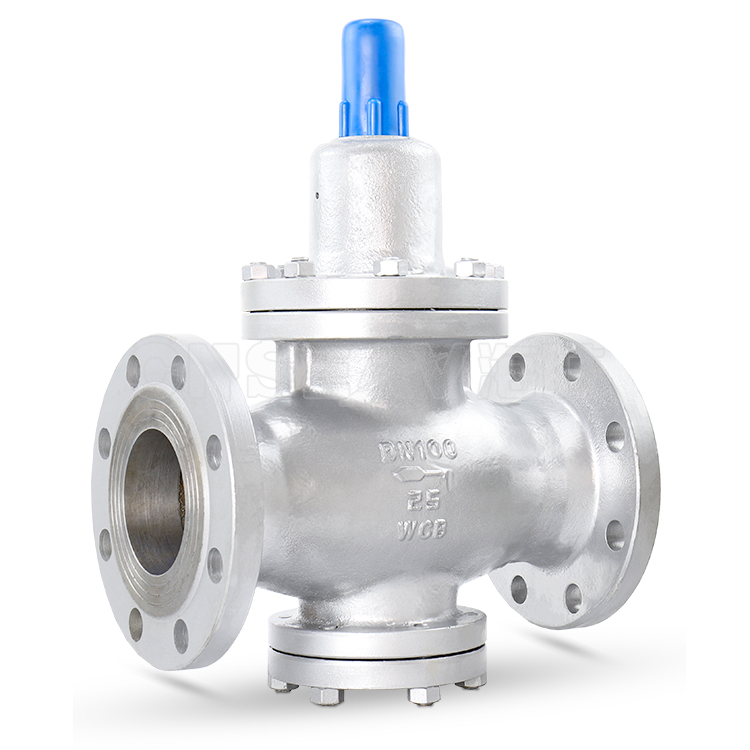

铸钢先导式减压阀Y42X

  • 海胜
  • Y42X-16C
  • 法兰
  • 常温水、压缩空气
  • 0℃~80℃
  • 1.0~2.5MPa
  • 40~200mm
  • 碳钢
  • 直通流道
  • 适用于水和非腐蚀性液体介质的管路
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

写在前面:

阀门是个特殊产品,需详细了解您所需产品的型号、材质、规格尺寸、介质等相关信息,才能提供准确的报价,烦请您电话或者微信联系我们海胜阀门的工作人员具体沟通,谢谢您的理解与支持!


铸钢先导式减压阀Y42X概述:

在致力于为客户提供更高的产品质量和产品性能的服务理念下,海胜阀门多年来专注阀门产品的研发和创新,极大的解决了广大客户在阀门行业遇到的问题。

海胜阀门生产的铸钢先导式减压阀Y42X是一种以活塞代替膜片的压力调节阀,比膜片式提高寿命三倍以上。其由主阀和导阀两部分组成,主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。铸钢先导式减压阀Y42X属于可调节性减压阀,阀后的压力根据需要调节。通过调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。 本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。



铸钢先导式减压阀Y42X工作原理:

铸钢法兰减压阀Y42X是通过启闭件的节流和调节,将介质阀前压力降低至某一需要的阀后压力,并依靠阀后介质压力的直接作用,使阀后压力自动保持稳定的阀门。Y42X不锈钢水用减压阀是一种弹簧直接作用薄膜式减压阀的压力调节阀。该不锈钢减压阀是通过Y416X弹簧膜片式减压改良而成。液体减压阀是通过调节进口压力至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。减压阀的工作原理可以理解为入口压力+出口压力=弹簧力,通过控制减压阀内截流口的开度大小来控制出口处的压力,开度越小,液体通过截流口的液阻越小,压力损失越小,出口压力越大,反之则出口压力越小由此达到减压的目的。这个增大的膜片面积能够打开更大的主阀,并且在相同的管道尺寸下,其容量比内导式活塞减压阀更大。另外,膜片对压力变化更为敏感,度可达+/-1%。性更高是由于下游传感线的定位(阀的外部),其所在位置气体或液体动荡更少。该减压阀非常灵活,可以采用不同类型的导阀(例如压力阀、温度阀、空气装载阀、电磁阀或几种阀同时配套适用)。管道上如一次减压不够可采取二次减压;减压系统通常需采取一备一用,防止因现用减压阀故障而破坏系统或下游设备。


铸钢先导式减压阀Y42X零件材料:

零件名称

零件材料

阀体阀盖底盖

WCB

阀座阀盘

2Cr13

缸套

2Cr13/铜合金

活塞

合金铸铁

导阀座导阀杆

2Cr13

主阀弹簧

1Cr18Ni9Ti

导阀主弹簧

50CrVA

调节弹簧

60Si12Mn


铸钢先导式减压阀Y42X调压方法:

1、关闭铸钢先导式减压阀Y42X前的闸阀,开启阀后的闸阀,制造下游低压环境;
2、将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀;
3、慢慢开启铸钢先导式减压阀Y42X前的闸阀至全开;
4、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧螺母锁紧,打开铸钢先导式减压阀Y42X后闸阀;
5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。

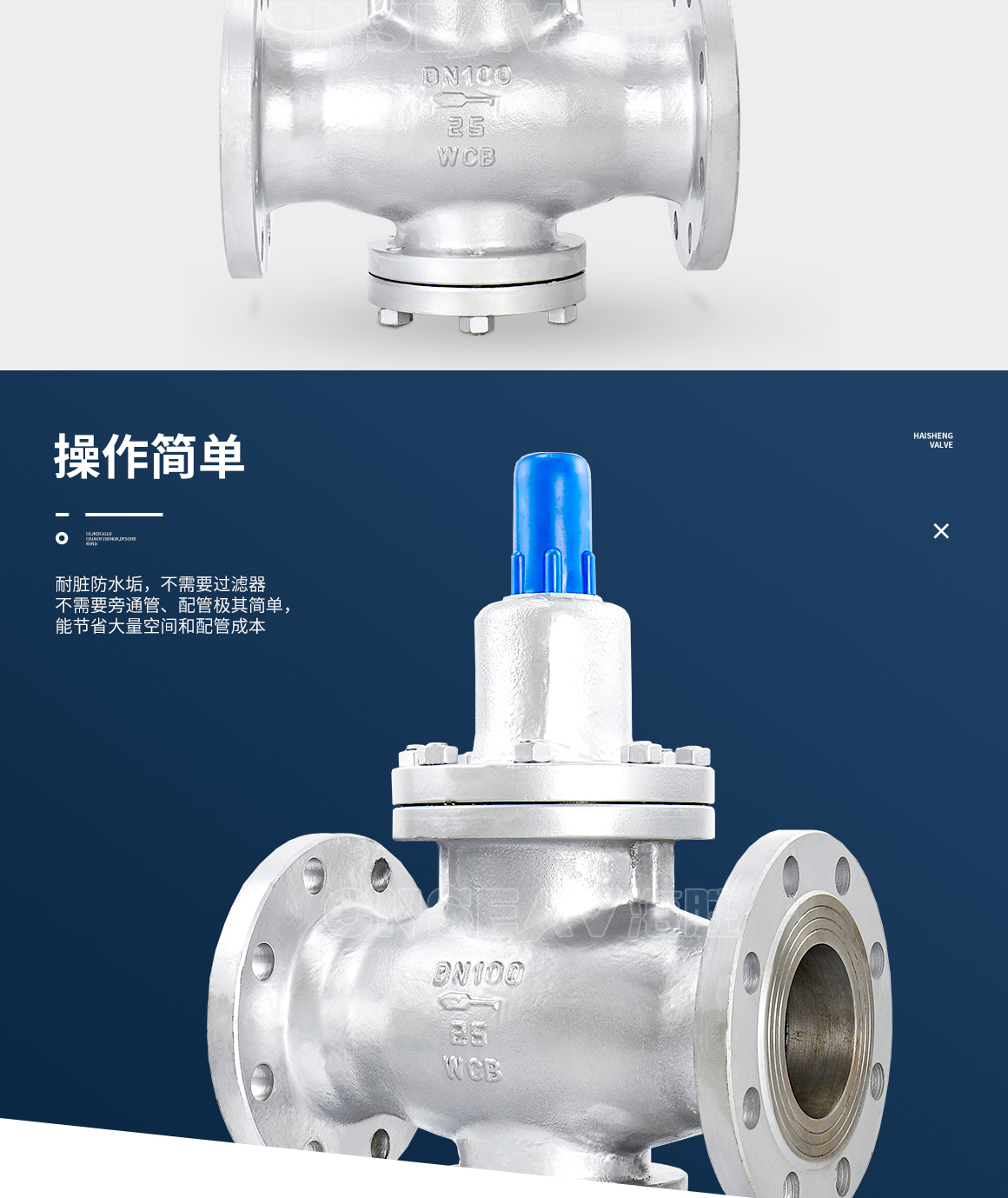

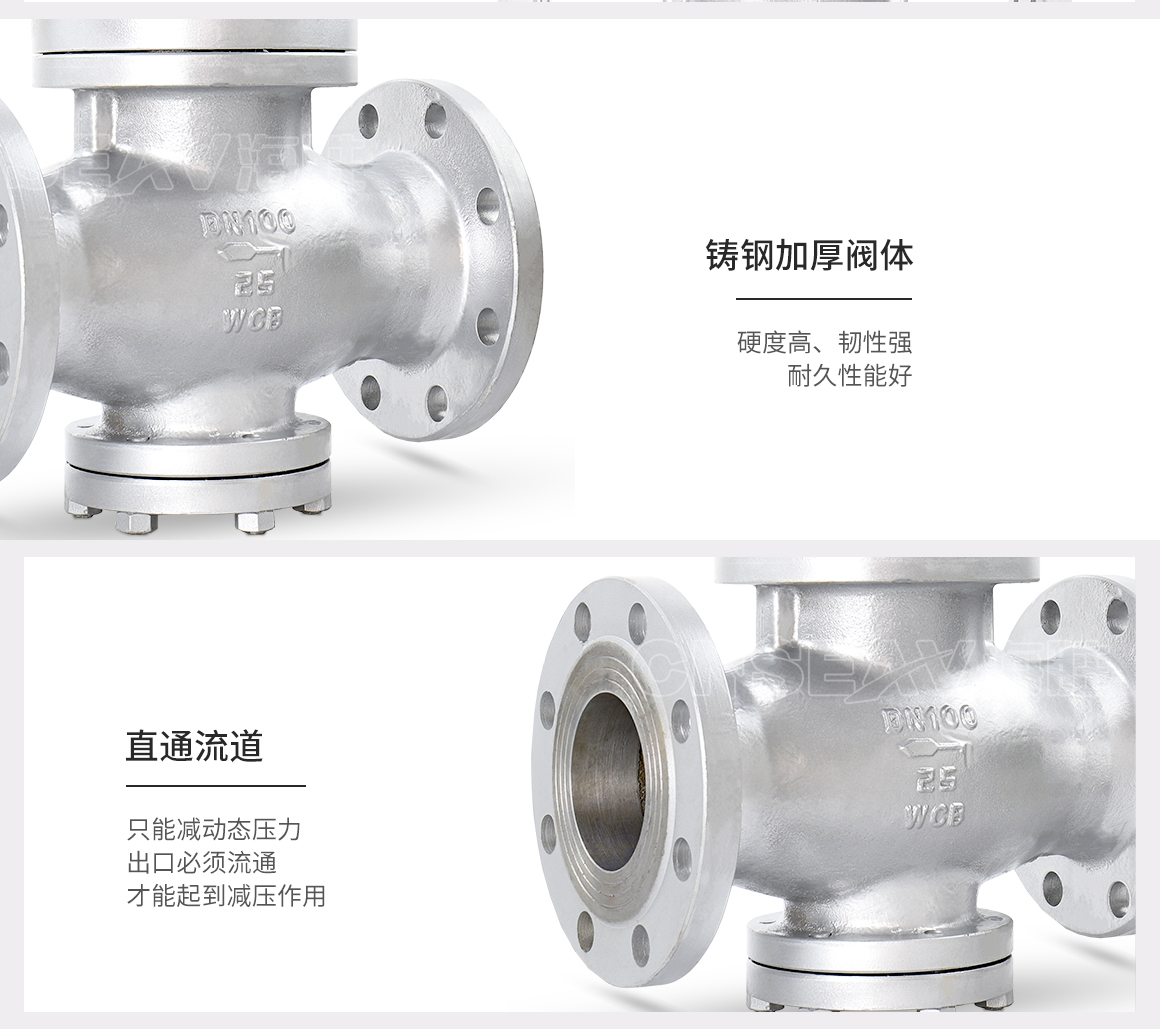

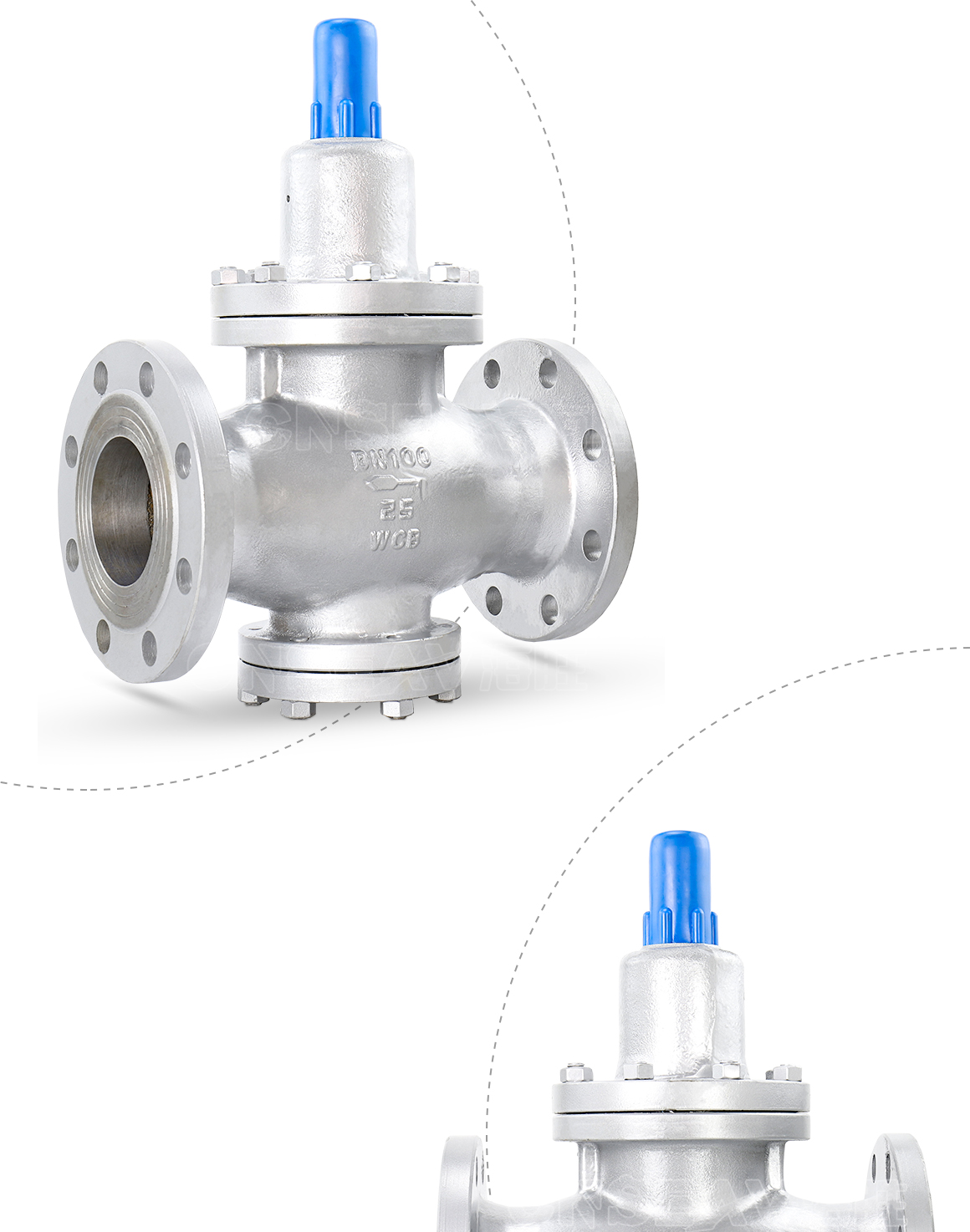

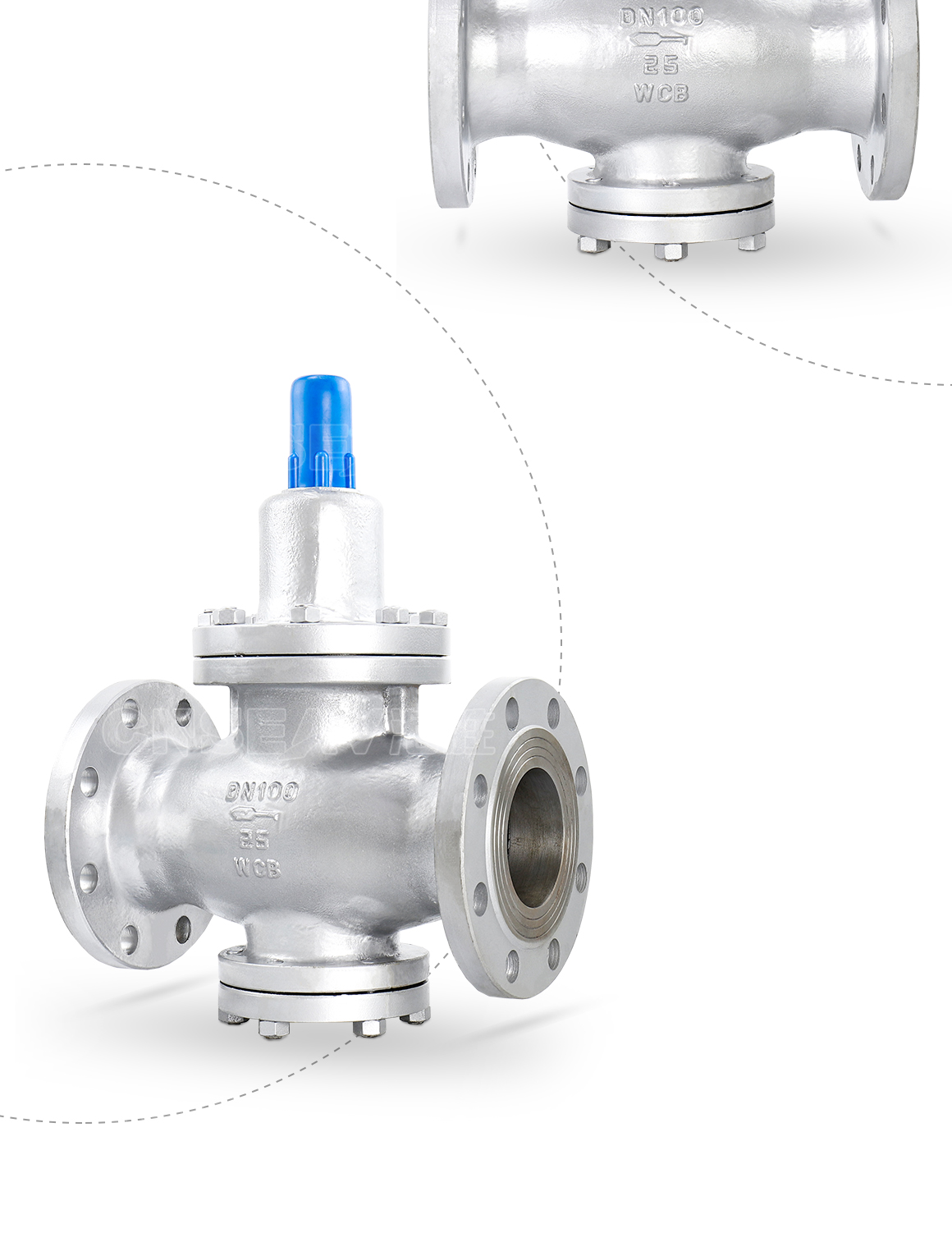

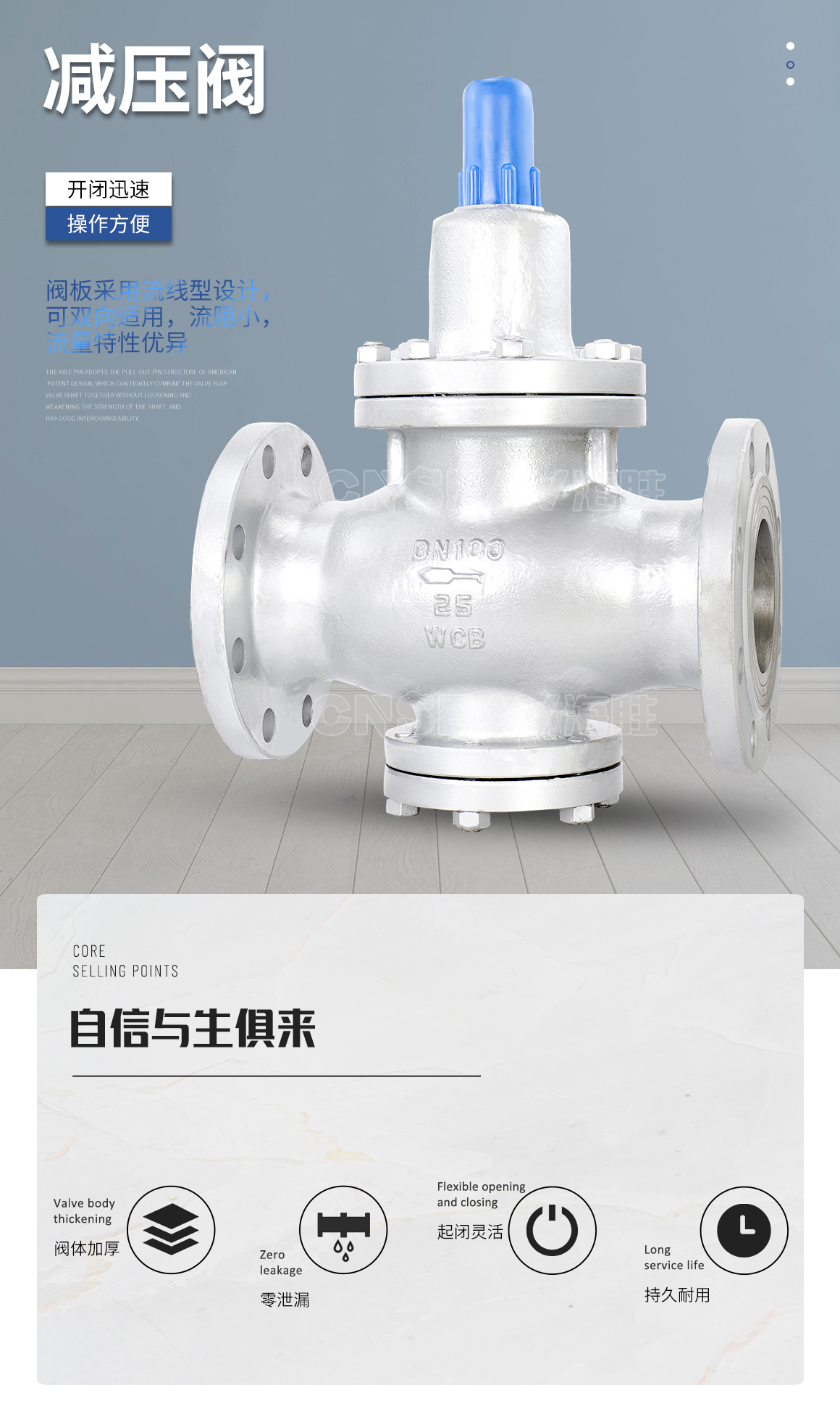

铸钢先导式减压阀Y42X图片

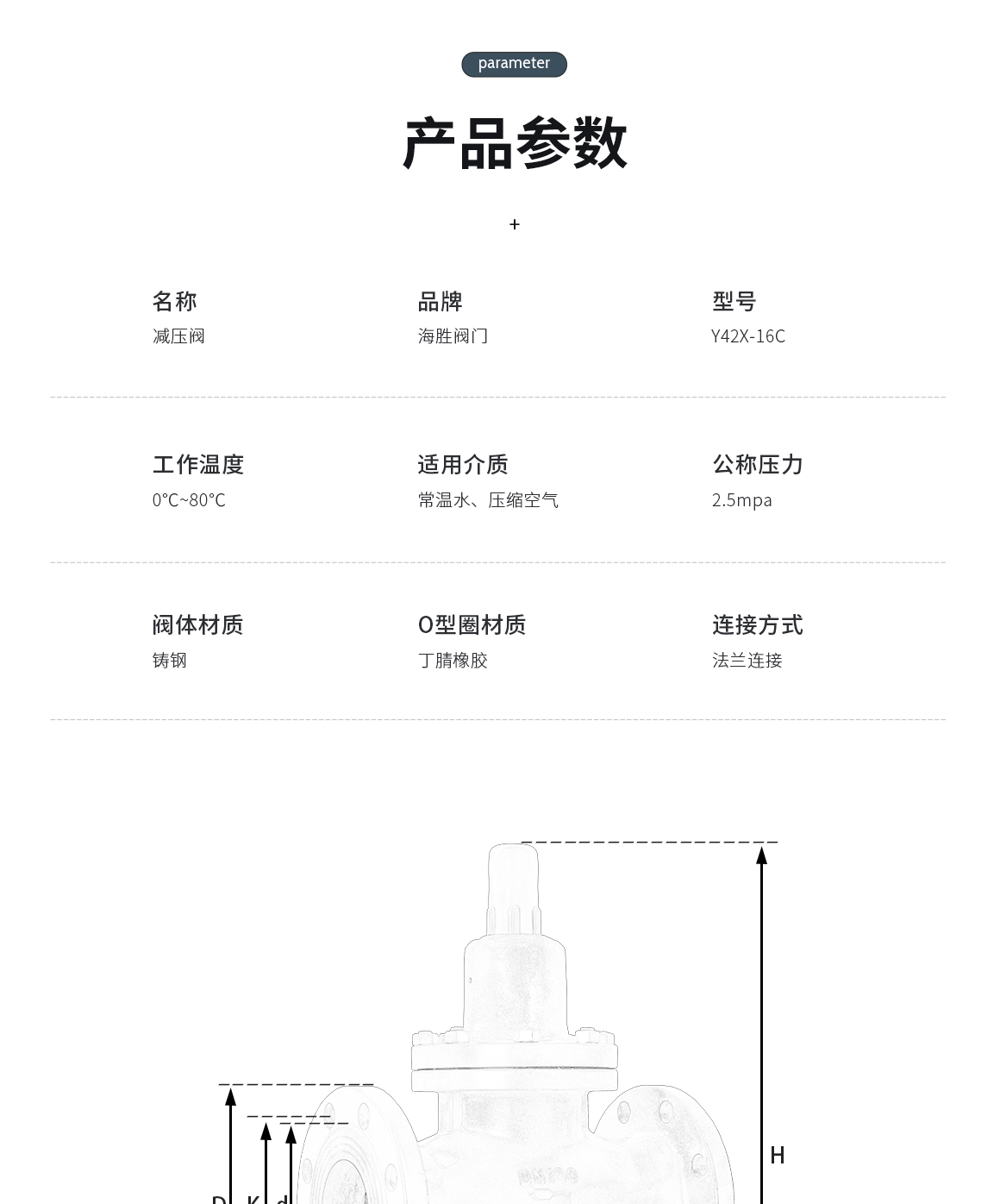

铸钢先导式减压阀Y42X参数

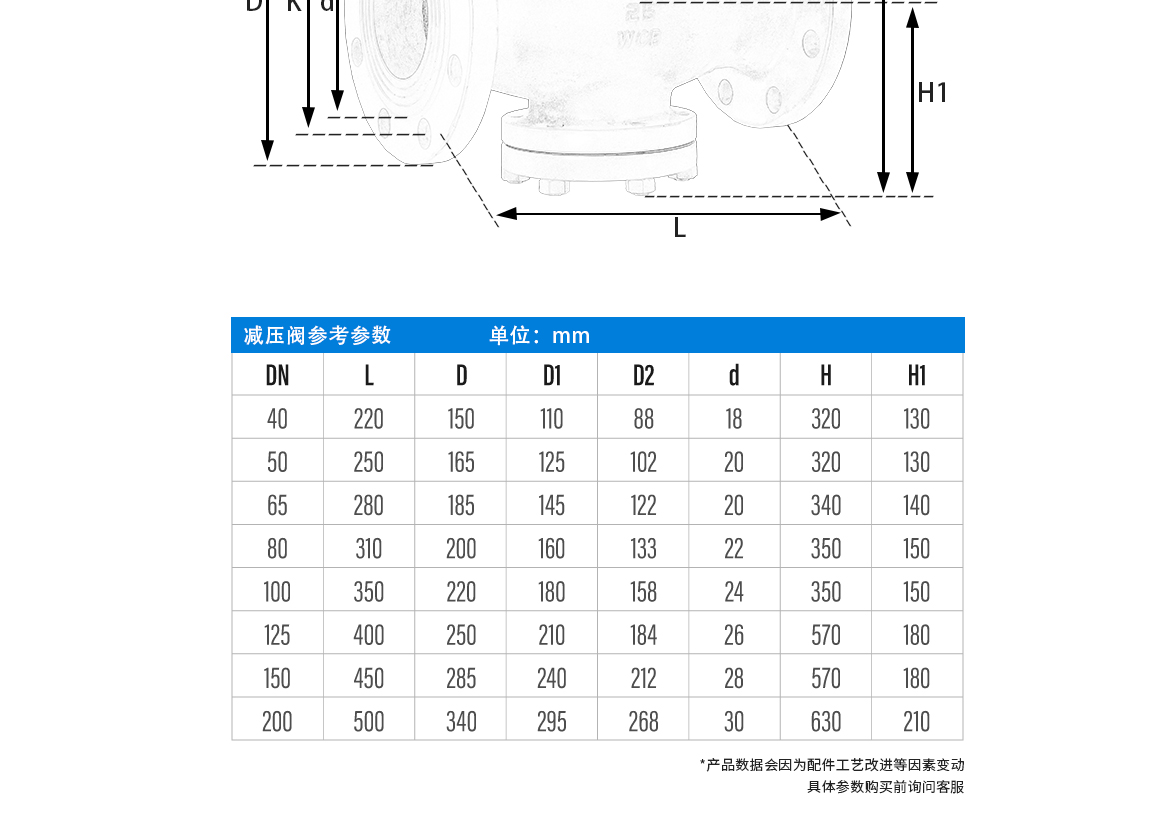

铸钢先导式减压阀Y42X规格

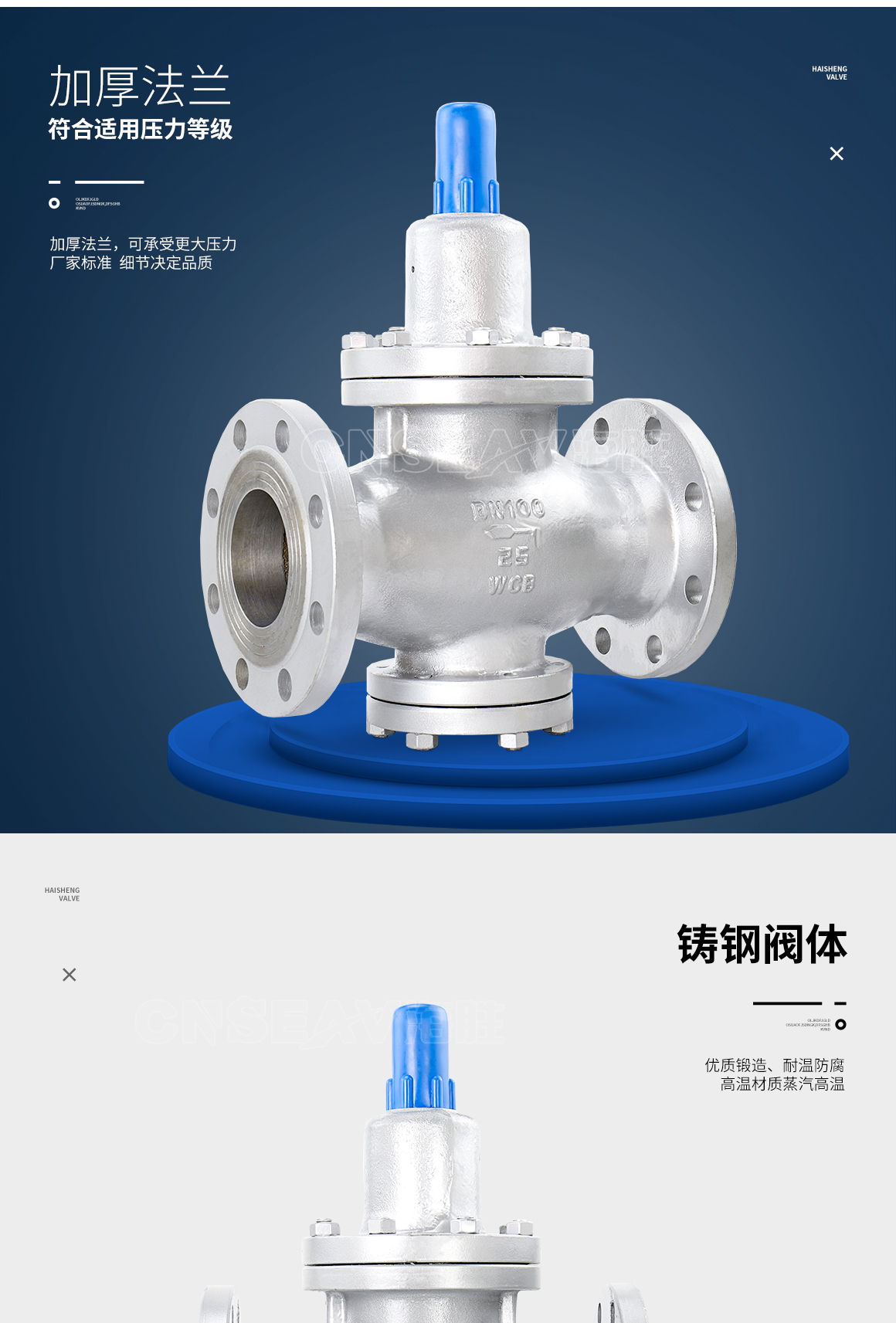

铸钢先导式减压阀Y42X图片

铸钢先导式减压阀Y42X图片

铸钢先导式减压阀Y42X图片

铸钢先导式减压阀Y42X适用场景

铸钢先导式减压阀Y42X图片

铸钢先导式减压阀Y42X资质

铸钢先导式减压阀Y42X图片

铸钢先导式减压阀Y42X图片
