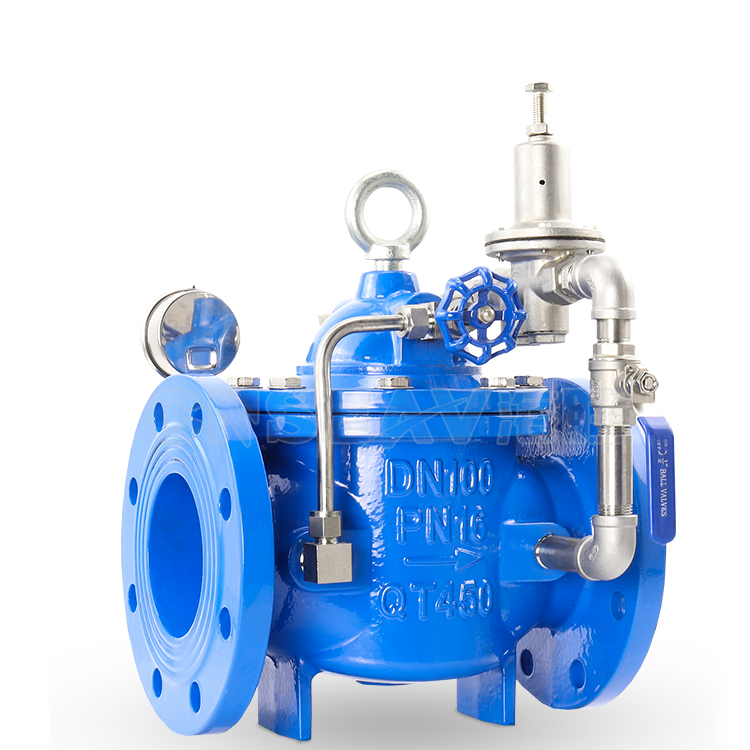

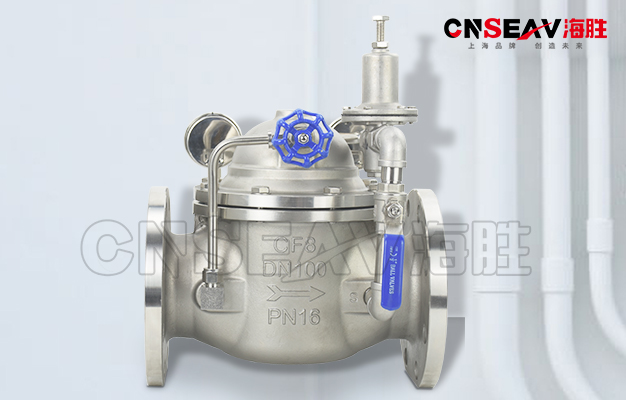

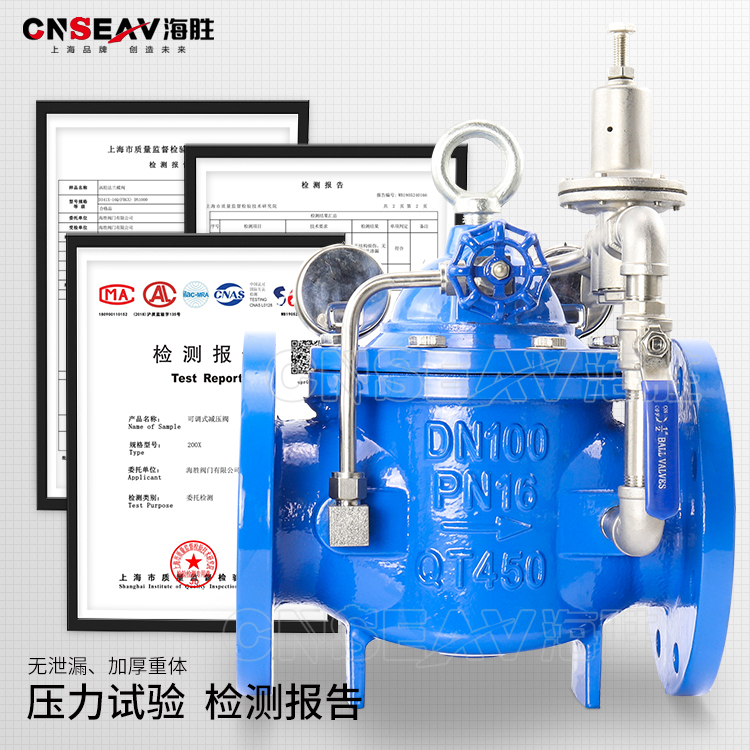

消防可调式减压阀200X产品概述:
消防可调式减压阀200X,是一种利用介质自身能量调节与控制管路压力的职能型阀门。消防可调式减压阀200X用于生活给水、消防 给水及其他工业给水系统,通过调节减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的 变化而变化,安全可靠地将出口压力维持在设定值上,并可根据需要调节设定值以达到减压目的。该阀减压精确, 性能稳定、安全可靠、安装方便,使用寿命长,一般需水平安装。

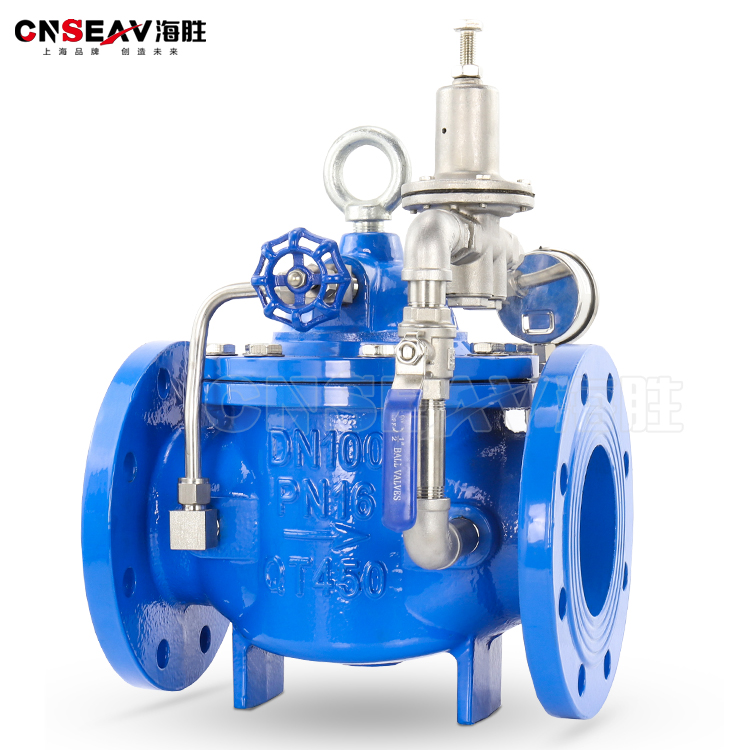

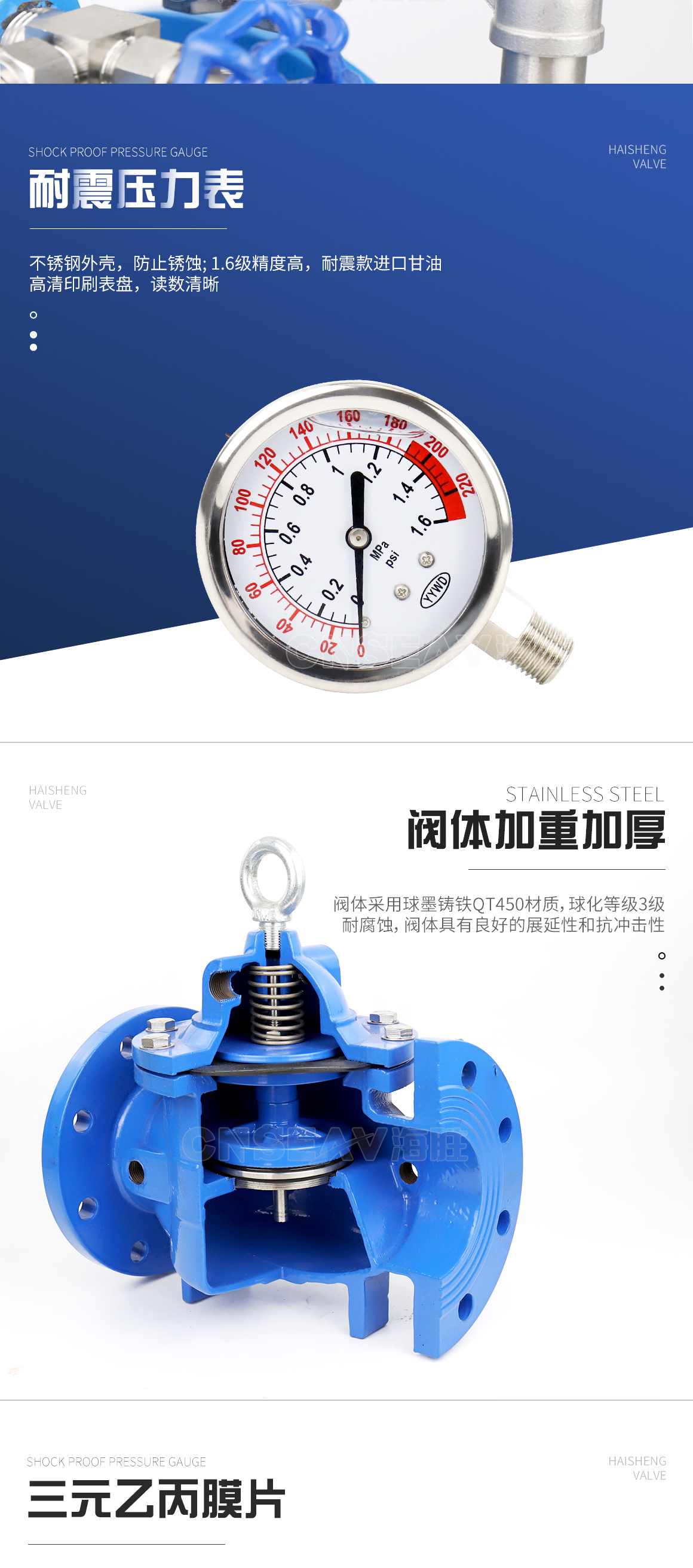

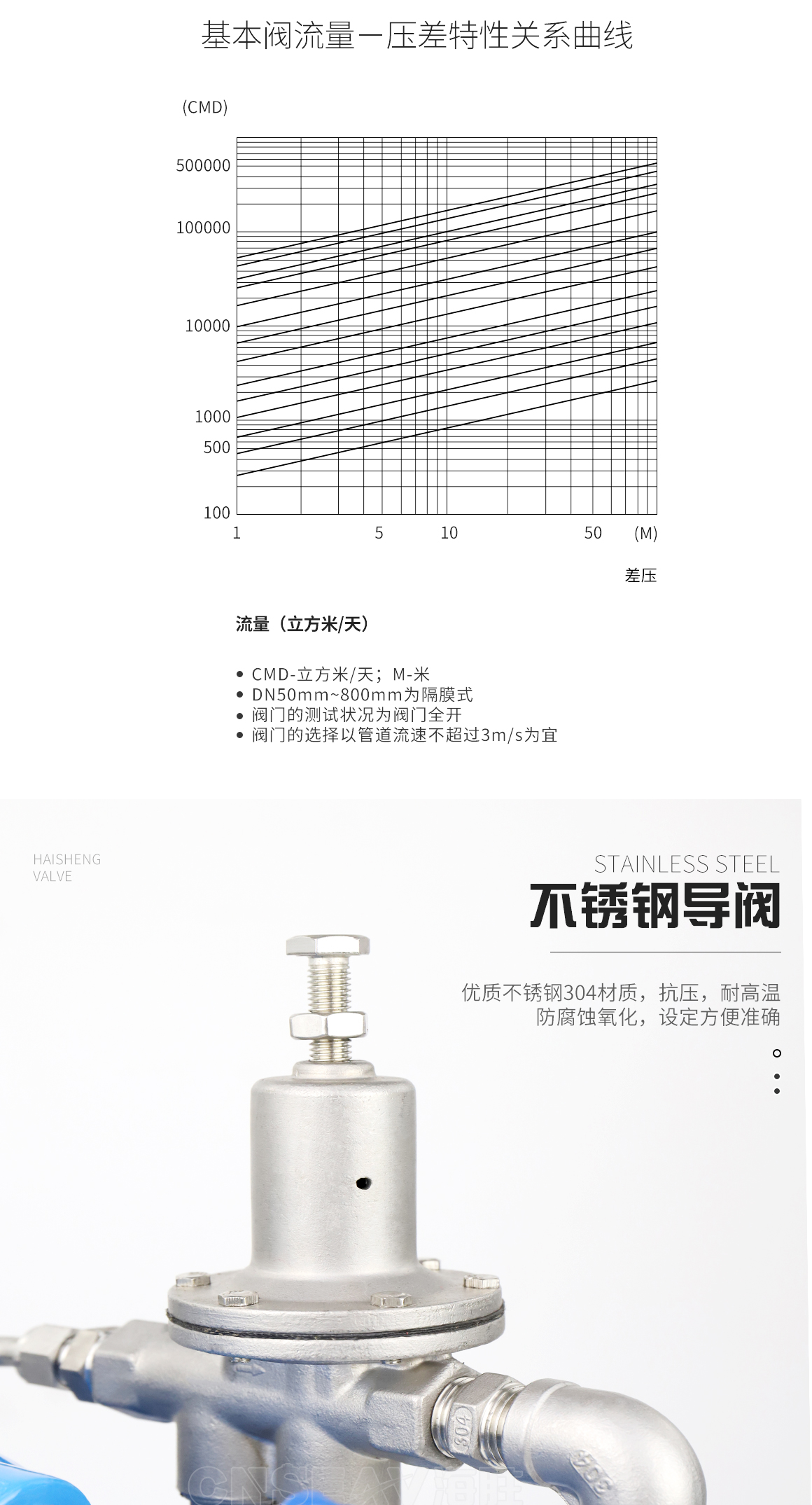

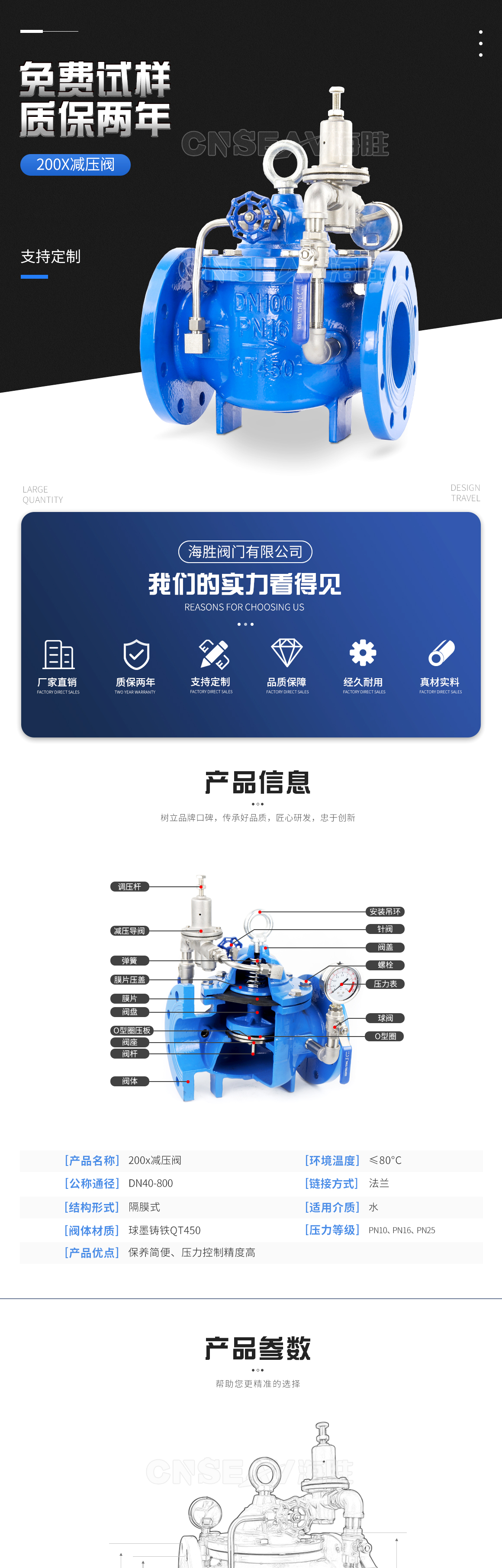

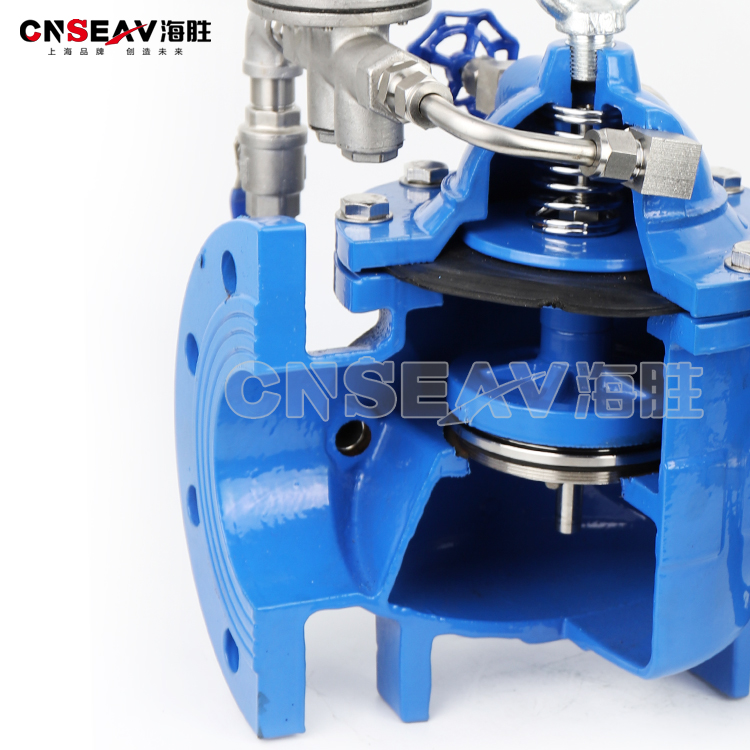

消防可调式减压阀200X由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。200X减压阀利用设定调压减压导阀弹簧压力和调节针型阀开度设定出口压力,通过接管系统和控制室的反馈作用来稳定出口压力,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。
消防可调式减压阀200X可水平或垂安装于给水、消防系统或其它清水系统中。在一定流量范围内可控制该阀出口压力,为一相对固定值。具有体型小巧,易于安装等特点,且附有内置式滤网,可方便整体安装作业,避免杂物堵塞,使其更加安全可靠。
消防可调式减压阀200X特点:
1、结构新颖合理、合理运用液压原理控制论
2、工作平稳可靠、大流量通行
3、阀瓣快开慢闭、无水锤冲击(关闭时间可调)
4、减稳压精度高、调节范围大
5、密封性能好、使用寿命时间长
6、安装维修方便
消防可调式减压阀200X工作原理:
当管道从进水端给水时,水流过针型调节阀进入主阀控制室,出口压力通过导管作用到减压导阀上,当出口压力高于减压导阀设定值时,减压导阀关闭主阀,出口压力不再升高。200X-16P减压阀出口压力降到减压导阀设定压力时导阀开启,控制室向下游排水。邮于减压导阀的排水量大于针型调节阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。调节减压导阀弹簧即可设定出口压力。
当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。调节导阀弹簧即可设定出口压力。

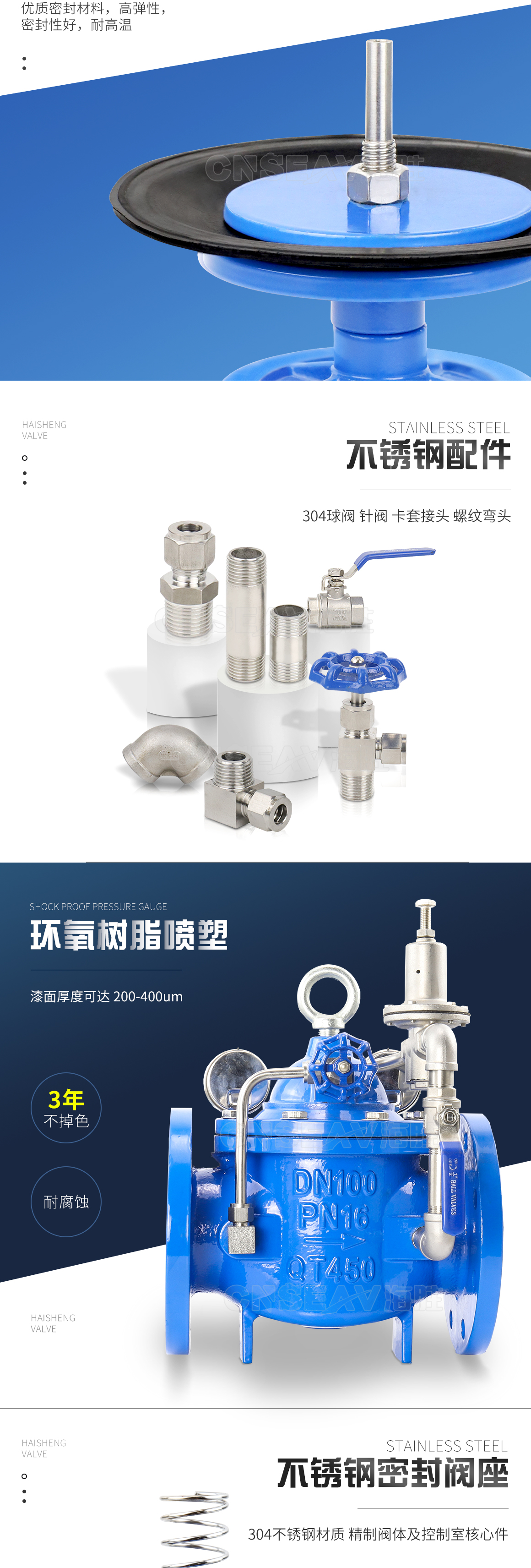

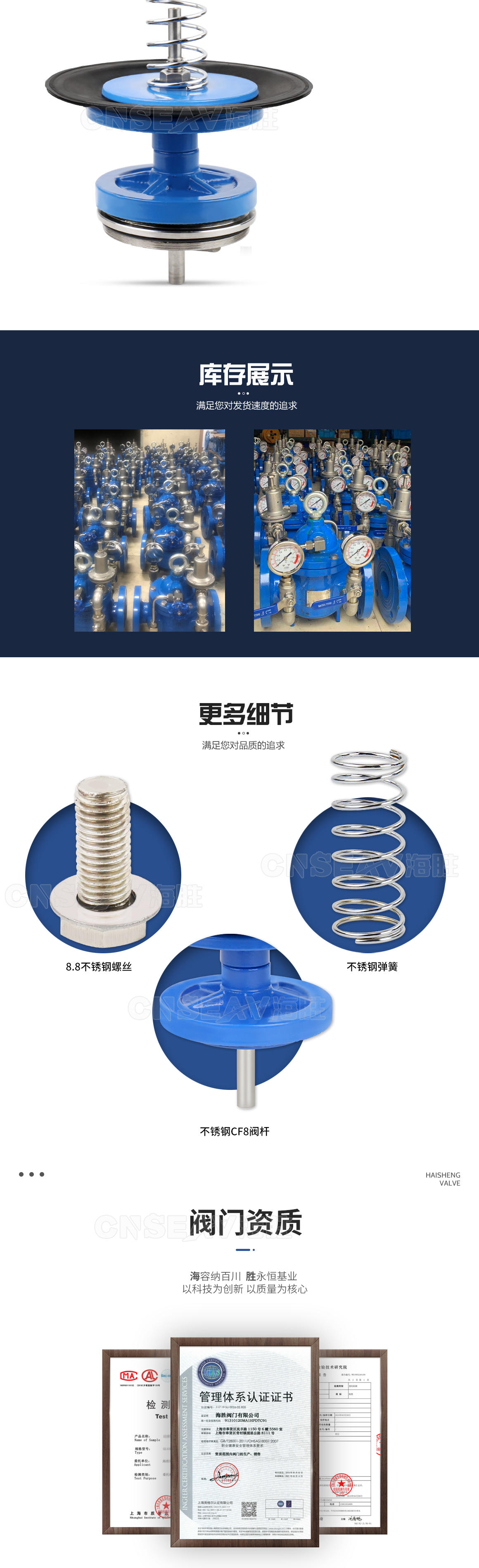

消防可调式减压阀200X主要零部件材料:
零件名称 | 零件材料 |
阀体阀盖 | WCB |
阀座阀盘 | 铜合金 |
密封圈O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
导阀 | 铜合金 |
微型过滤器 | 不锈钢 |

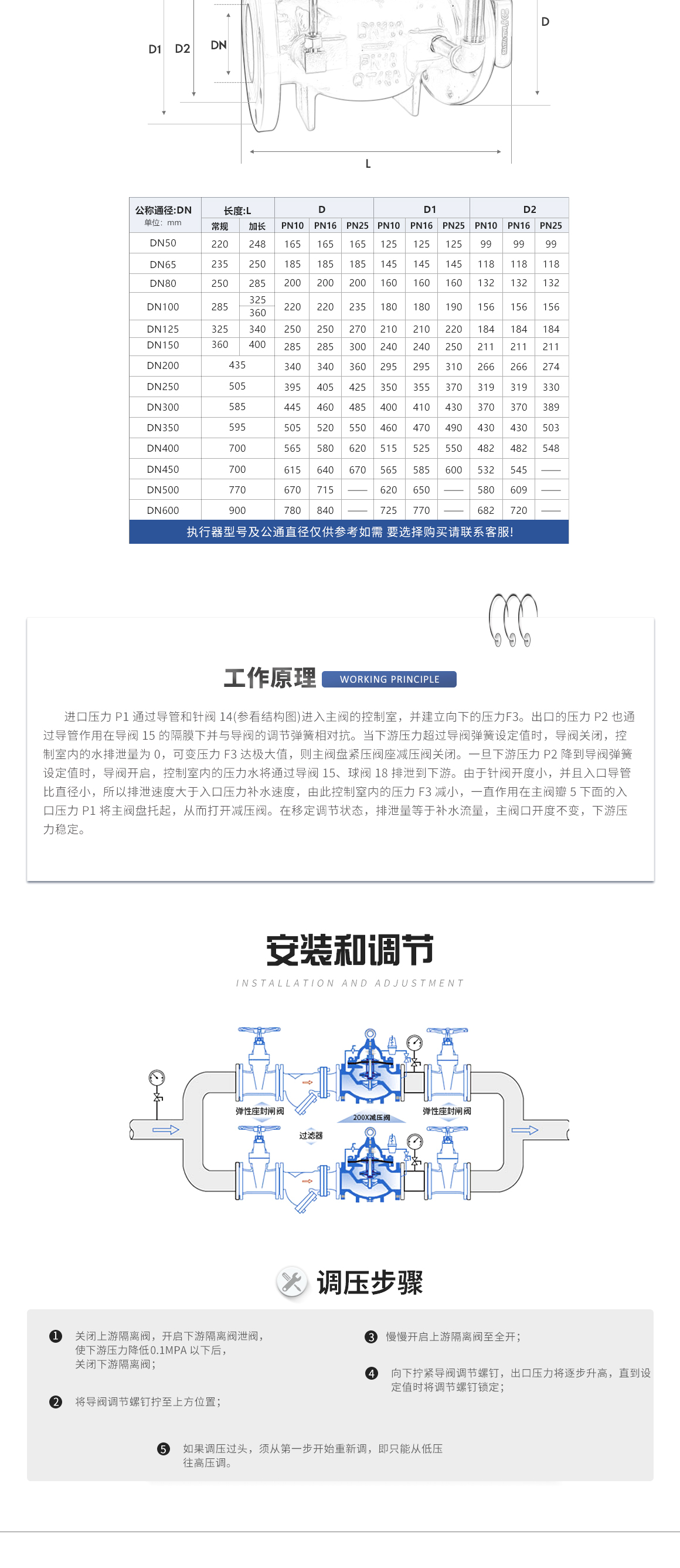

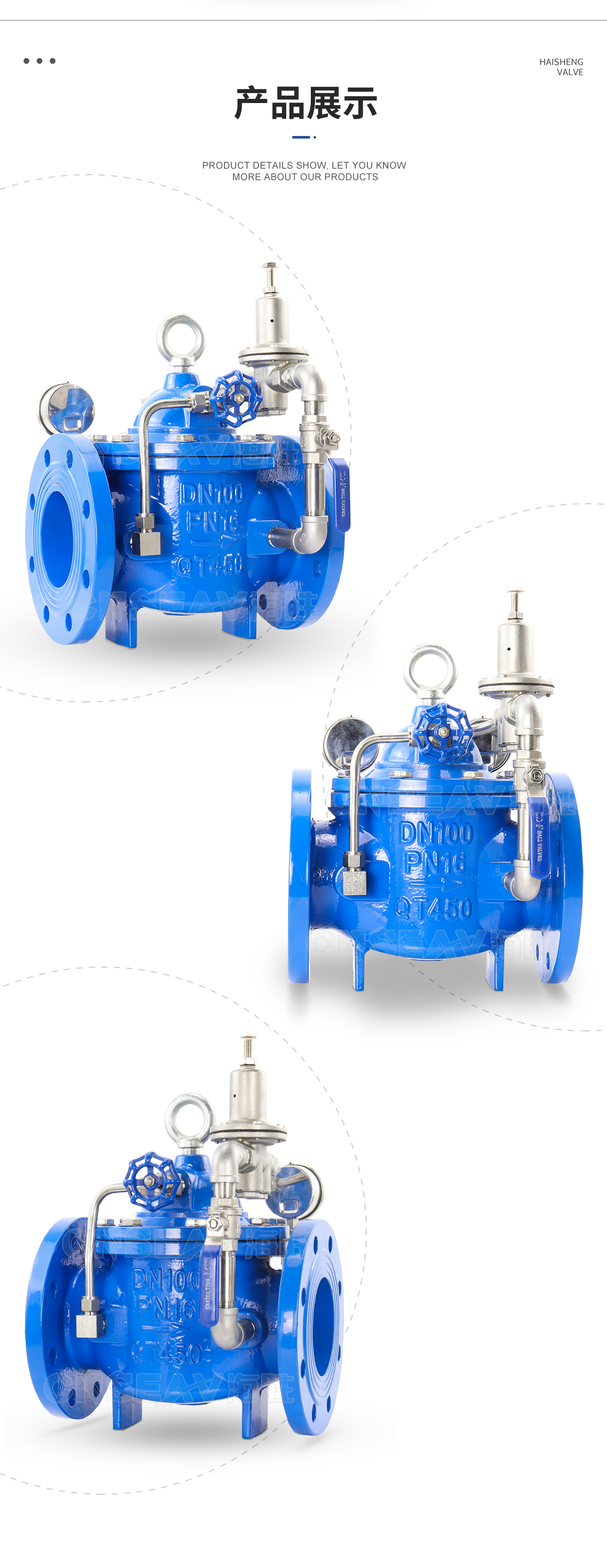

消防可调式减压阀200X规格尺寸:
公称通径DN | L | H | H1 | A | B |
50 | 250 | 335 | 90 | 170 | 170 |
65 | 280 | 345 | 98 | 180 | 180 |
80 | 310 | 355 | 110 | 190 | 190 |
100 | 350 | 365 | 120 | 200 | 200 |
125 | 400 | 445 | 145 | 215 | 215 |
150 | 450 | 460 | 155 | 230 | 230 |
200 | 550 | 505 | 190 | 255 | 255 |
250 | 650 | 550 | 250 | 295 | 295 |
300 | 800 | 710 | 290 | 325 | 325 |
350 | 900 | 725 | 330 | 380 | 380 |
400 | 1000 | 760 | 360 | 415 | 415 |
450 | 1000 | 810 | 445 | 435 | 435 |
500 | 1100 | 865 | 495 | 460 | 460 |
600 | 1100 | 935 | 550 | 520 | 520 |
700 | 1450 | 1000 | 605 | 570 | 570 |
800 | 1560 | 1100 | 730 | 620 | 620 |
900 | 1800 | 1205 | 800 | 670 | 670 |
1000 | 2000 | 1330 | 910 | 830 | 830 |
消防可调式减压阀200X的安装与维护:
1.主阀安装于消防或市政给水水管上,最佳的安装方式是水平安装在管线上,阀盖向上;
2.安装前要彻底清除管道内的杂物,彻底冲洗管道。安装时要注意主阀体外水流标示箭头,遵循方向安装;
3.主阀前必须加装过滤器(以防杂物或垃圾进入堵塞而引起主阀操作失灵)和一只闸阀,主阀后也要装一只闸阀,以便于维修;
4.导阀与导管控制系统已于出厂前装配和调整完毕,如导阀出厂设定压力值不适合现场要求,可通过拧紧或放松导阀顶端螺丝来调节,顺时针拧动为增加压力,逆时针拧动为减小压力,调节完后拧紧锁紧螺丝。
