  • 不锈钢可调式减压阀200X-16P
  • 不锈钢可调式减压阀200X-16P
  • 不锈钢可调式减压阀200X-16P

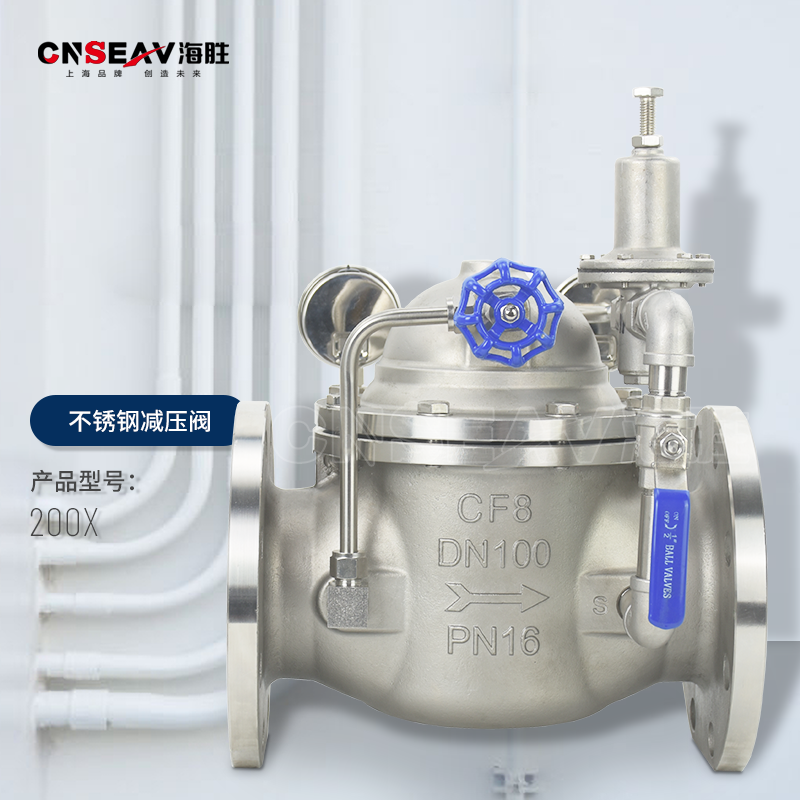

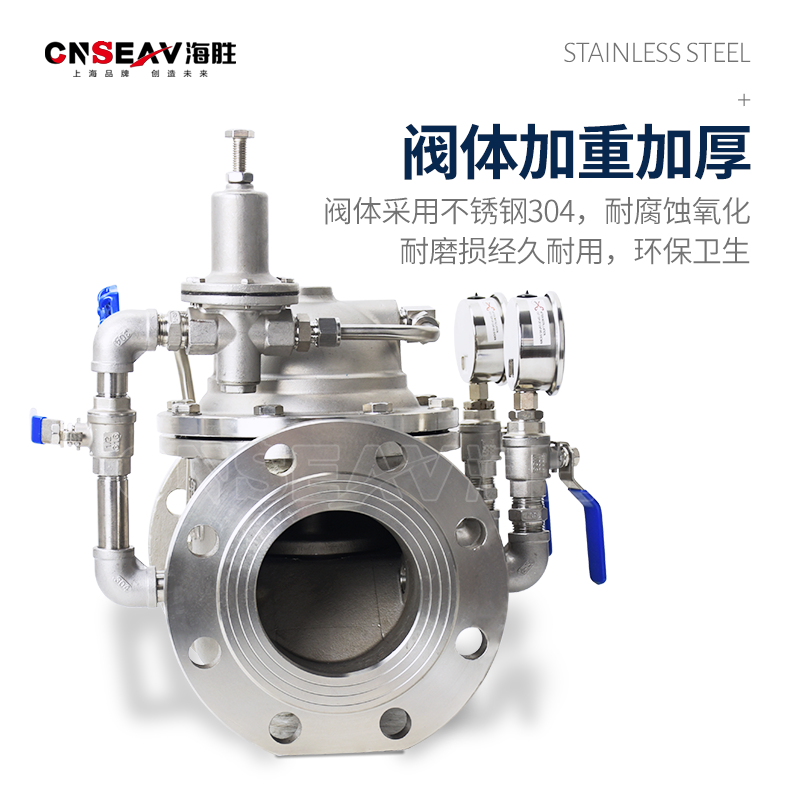

不锈钢可调式减压阀200X-16P

  • 海胜
  • 200X-16P
  • 法兰
  • 常温
  • 1.0~2.5MPa
  • 40~800mm
  • 304不锈钢
  • 隔膜式
  • 广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION


不锈钢可调式减压阀200X-16P概述:

不锈钢可调式减压阀200X是一种用于消防用水与生活用水并联的供水系统中,用来调配供水方向的阀门。当火灾发生时,消防急需大量用水,会立即切断生活用水,确保足够的消防用水;当消防停止用水压力减小时,阀门自动打开,呈常开状态,恢复生活供水。



不锈钢可调式减压阀200X-16P特点:

使用200X不锈钢减压阀无须另设专门的消防单独供水管网,大大地节约了建设成本和用水量。同时阀门控制灵敏度高,安全可靠,调试简便,使用寿命长。

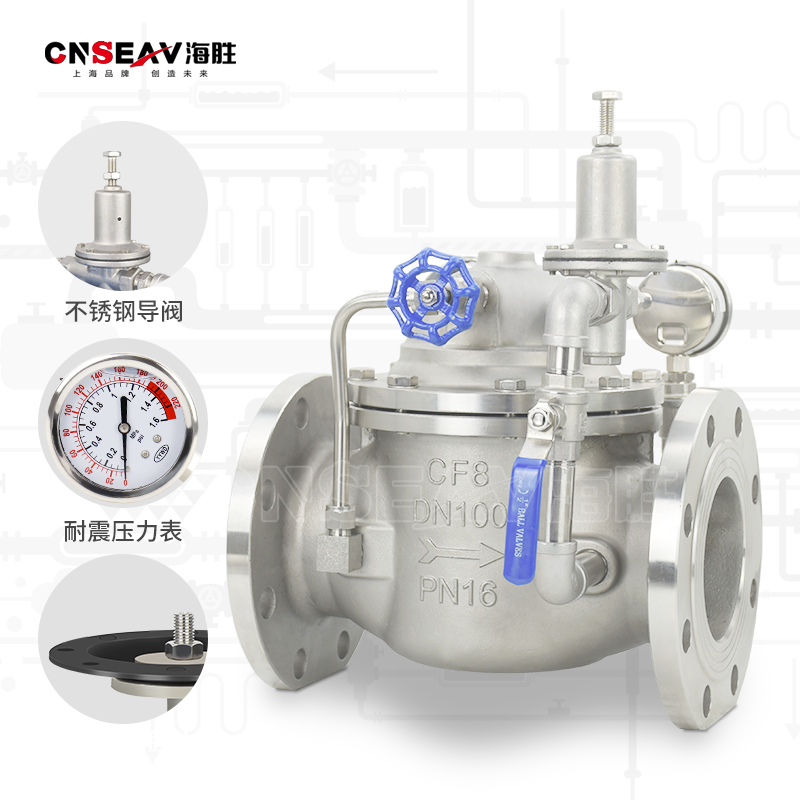

200X不锈钢减压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。

200X不锈钢减压阀利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。


不锈钢可调式减压阀200X-16P工作原理:

不锈钢减压阀200X的进口压力P1通过导管和调节阀22(参看结构图)进入主阀的控制室,并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜(或活塞)下并与导阀的调节弹簧相对抗。当下游压力超过导阀弹簧设定值时,导阀关闭,控制室内的水排泄量为0,可变压力P3达到值,则主阀盘紧压阀座减压阀关闭。

一旦下游压力P2降到导阀弹簧设定值时,导阀开启,控制室内的压力水将通过导阀20、球阀1-6排泄到下游。由于调节阀开度小,并且入口导管比出口导管直径小,所以排泄速度大于入口压力补水速度,由此控制室内的压力P3减小,一直作用在主阀盘下面的入口压力PI将主阀盘托起,从而打开减压阀。在移定调节状态,排泄流量等于本卜水流量,主阀口开度不变,下游压力稳定。

铸铁Y型过滤器GL41H-16Q结构图





不锈钢可调式减压阀200X-16P主要零部件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

导阀

铜合金

微型过滤器

不锈钢


铸铁Y型过滤器GL41H-16Q

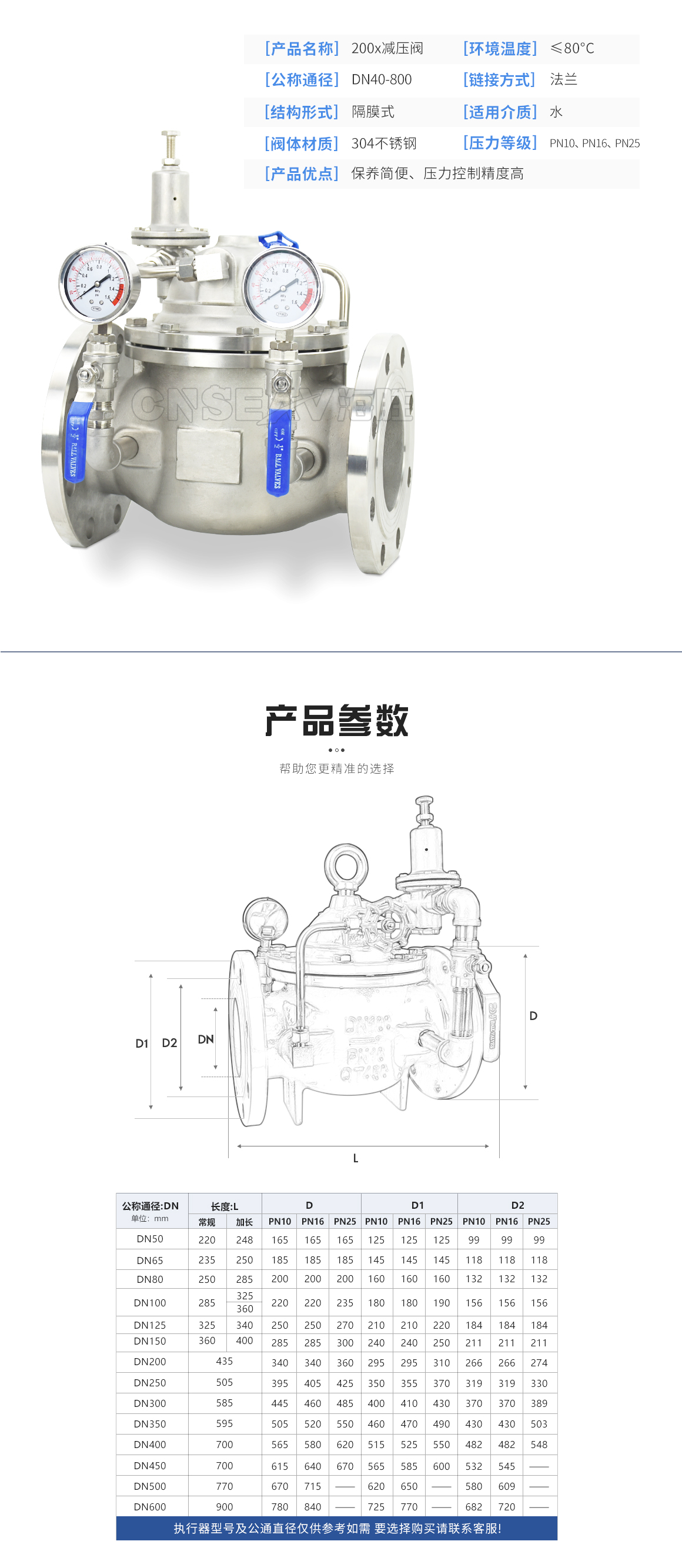

铸铁Y型过滤器GL41H-16Q产品信息

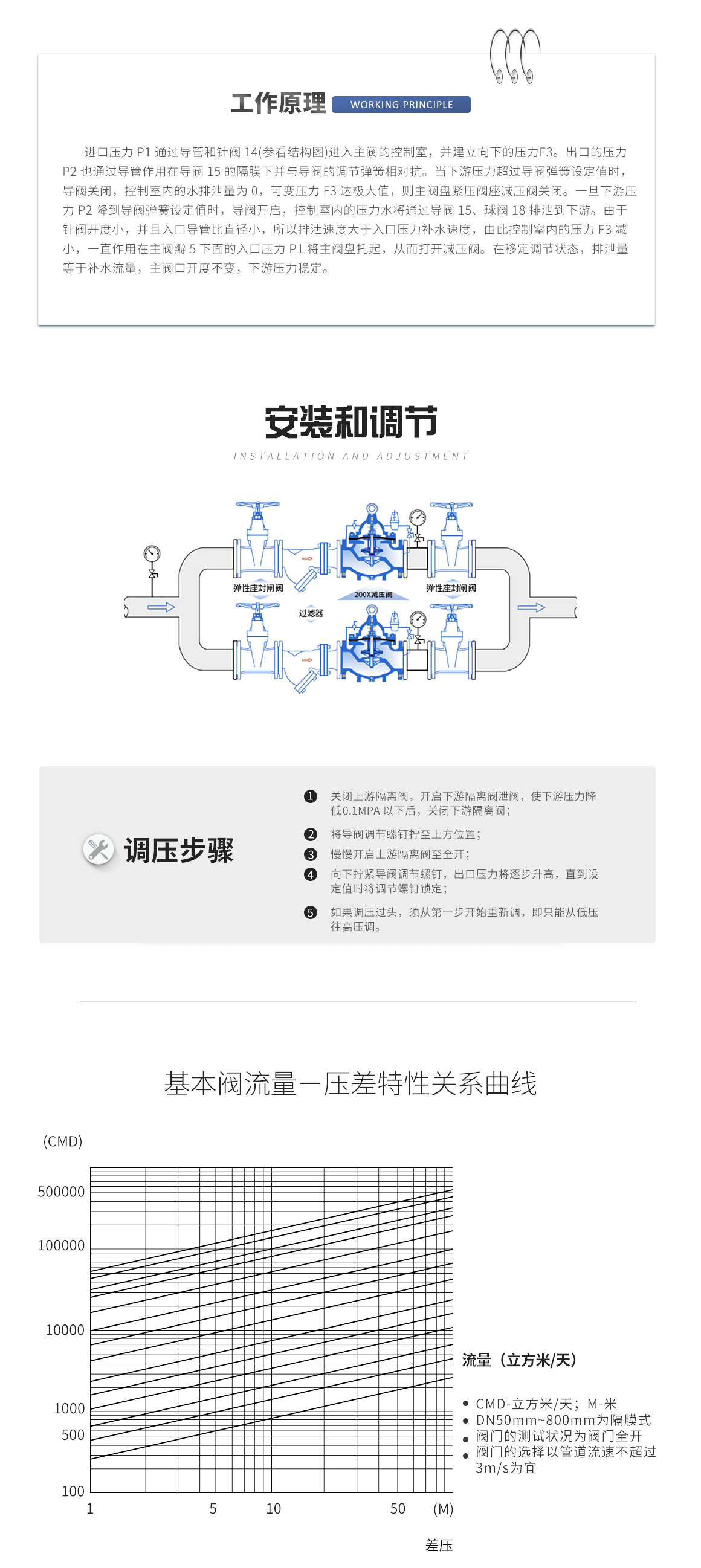

铸铁Y型过滤器GL41H-16Q安装和调试

铸铁Y型过滤器GL41H-16Q产品详情

铸铁Y型过滤器GL41H-16Q产品详情

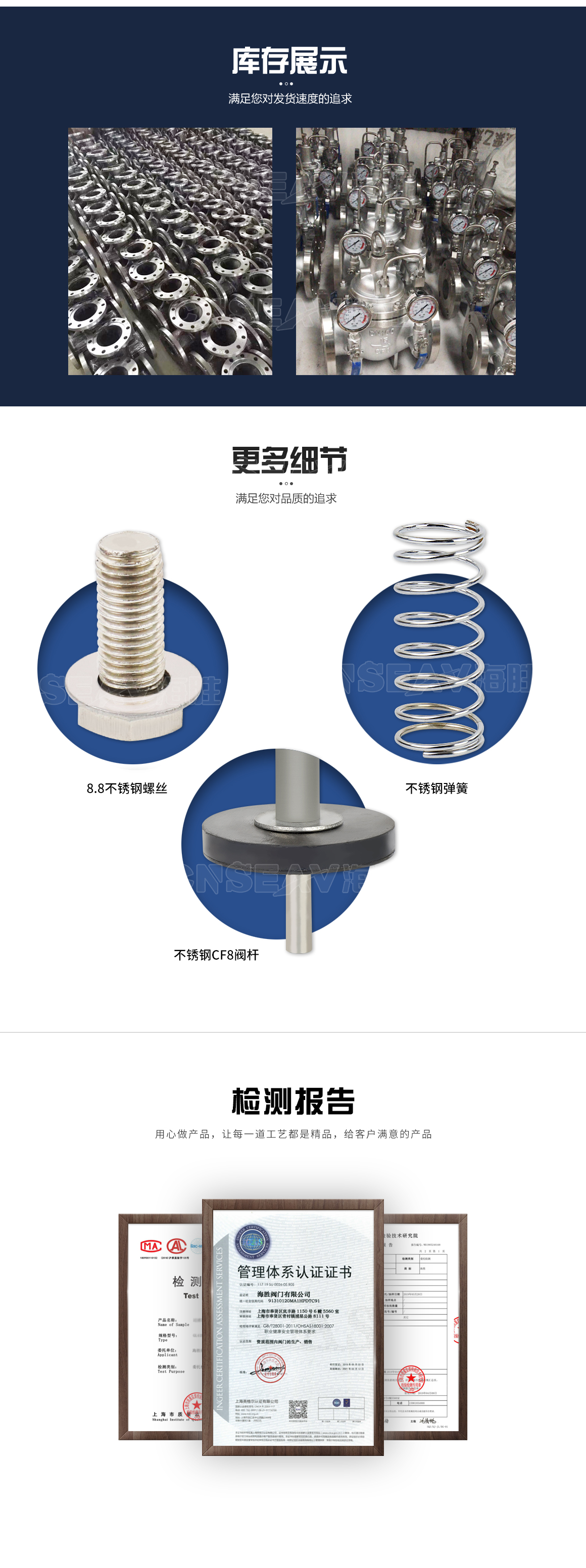

铸铁Y型过滤器GL41H-16Q产品细节
