详解不锈钢减压阀工作原理及不锈钢减压阀结构图

作者:admin      发布日期:2020-10-07 13:29:02      关注次数:196

       对于阀门行业的人来说,对不锈钢减压阀肯定是了解的,但是不锈钢减压阀工作原理及不锈钢减压阀结构图有多少从业人员清楚呢,下面海胜阀门小编就为大家介绍下不锈钢减压阀工作原理及不锈钢减压阀结构图。

      不锈钢减压阀工作原理:

      不锈钢减压阀进口压力P1通过导管和调节阀22(参看不锈钢减压阀结构图)进入主阀的控制室,并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜(或活塞)下并与导阀的调节弹簧相对抗。当下游压力超过导阀弹簧设定值时,导阀关闭,控制室内的水排泄量为0,可变压力P3达到最大值,则主阀盘紧压阀座减压阀关闭。一旦下游压力P2降到导阀弹簧设定值时,导阀开启,控制室内的压力水将通过导阀20、球阀1-6排泄到下游。由于调节阀开度小,并且入口导管比出口导管直径小,所以排泄速度大于入口压力补水速度,由此控制室内的压力P3减小,一直作用在主阀盘下面的入口压力PI将主阀盘托起,从而打开减压阀。在移定调节状态,排泄流量等于本卜水流量,主阀口开度不变,下游压力稳定。(这是不锈钢减压阀隔膜式的工作原理,不锈钢减压阀活塞式的工作原理亦同。)

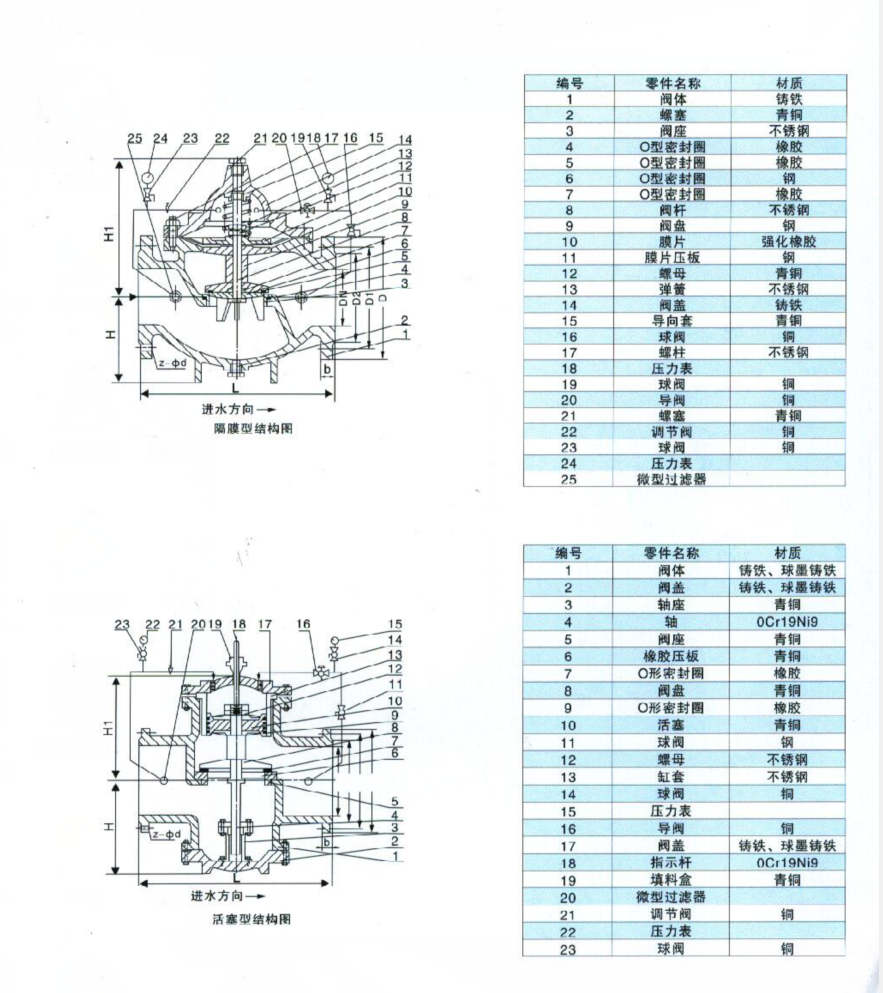

      不锈钢减压阀结构图:

      不锈钢减压阀由主阀、导阀、调节阀、球阀、微型过滤器和压力表等组成。由于导阀、调节阀和压力表等要用导管与主阀相连接,所以统称为导管控制系统,由不同管径的需求,可分隔膜式和活塞式,如下图所示。



转载声明:关于“详解不锈钢减压阀工作原理及不锈钢减压阀结构图”的全部内容,转载请注明转载地址,更多阀门资讯敬请关注海胜阀门。
