100X遥控浮球阀工作原理及安装图

作者:admin      发布日期:2020-10-07 13:02:37      关注次数:239

      100X遥控浮球阀工作原理:

      100X遥控浮球阀它是兼具多种功能的水力操作式阀门,主要安装在水池或高架水塔的进水口处,当水位达到设定好的高度时,100X遥控浮球阀的主阀由浮球导阀控制关闭进水口停止供水。

      当水位下降后,100X遥控浮球阀扥主阀通过浮球导阀开关控制打开进水口向水池注水,实现自动补水。当管道从阀门的进水端给水时,由于针阀、球阀和浮球阀常开的,所以通过微型过滤器、针阀的水进入阀盖控制室后,又经球阀和浮球阀流进水箱,控制室内不能形成压力,而进入主阀盘下面的压力水将主阀盘托起,打开主阀盘向水箱内大量供水。当水箱内的水位逐渐升高,浮起浮球后把浮球阀关闭时,阀盖控制室内的水便逐渐增加压力直至把主阀盘关闭,由于一般将主阀安装在水箱外,而浮球阀装在水箱内,因此便起到了自动遥控水位的作用。

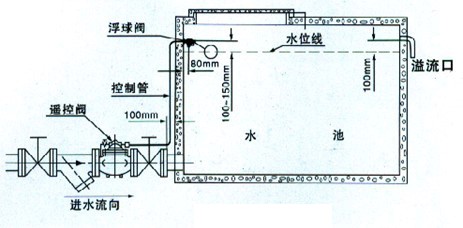

      100X遥控浮球阀安装图:
