气动蝶阀型号含义

作者:海胜阀门      发布日期:2021-01-26 11:23:08      关注次数:163

       气动蝶阀型号编制方法

        对于初入阀门行业的小白人员来说,最为紧要的就是了解那些产品型号具体代表啥意思吧。下面海胜阀门小编就以气动蝶阀为例,具体介绍下气动蝶阀型号含义方便初入门的人快速的了解。

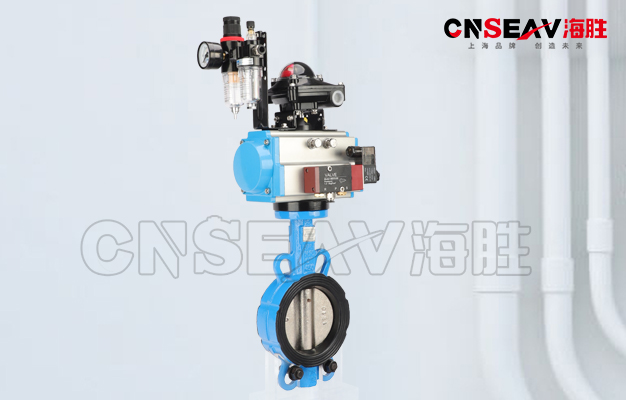

       气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀型号表示顺序一般为:蝶阀类型代号、蝶阀传动方式、蝶阀连接形式、蝶阀结构形式、蝶阀密封面材料或衬里材料、蝶阀公称压力、蝶阀阀体材料。

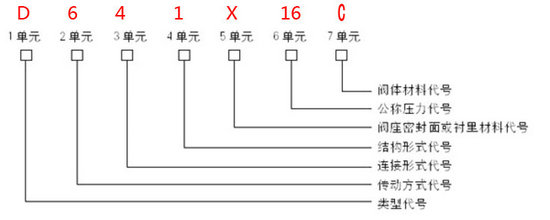

       气动蝶阀型号编制说明:

       蝶阀附加代号:BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;

       ①蝶阀编制代号:D表示蝶阀;

       ②传动形式代号:3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;

       ③连接方式代号:4法兰式、6焊接、7对夹式;

       ④结构形式代号:1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;

       ⑤密封材料代号:H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;

       ⑥压力等级代号:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位。

       ⑦壳体材质代号:C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

       以上为常见的蝶阀相关型号信息,因工况特殊需定做的产品,可根据设计方案进行选型。



       气动蝶阀型号编制举例:D671X-10P气动对夹软密封蝶阀

       D-阀门名称是蝶阀;

       6-驱动方式气动;

       7-连接形式是对夹;

       1-结构形式是中线;

       X密封面是橡胶;

       10-代表1.0MP(10公斤压力);

       C-阀体材质为不锈钢


       通过以上内容的介绍,你对气动蝶阀型号含义有了更多了解了吗?如果有更多关于气动蝶阀的问题,可联系海胜阀门工作人员具体沟通,电话:15317964988(同微信号)

转载声明:关于“气动蝶阀型号含义”的全部内容,转载请注明转载地址,更多阀门知识敬请关注海胜阀门。
