气动蝶阀作用及内部结构

作者:海胜阀门      发布日期:2021-01-27 15:46:05      关注次数:361


        对于老司机来说,气动蝶阀的作用及内容结构估计会了解的很清楚,但是对一些初入行的小白来说就是一头雾水了,海胜阀门小编特意整理了气动蝶阀的作用及内部结构额相关信息,以便初入行的阀门工作人员能够快速的上手。

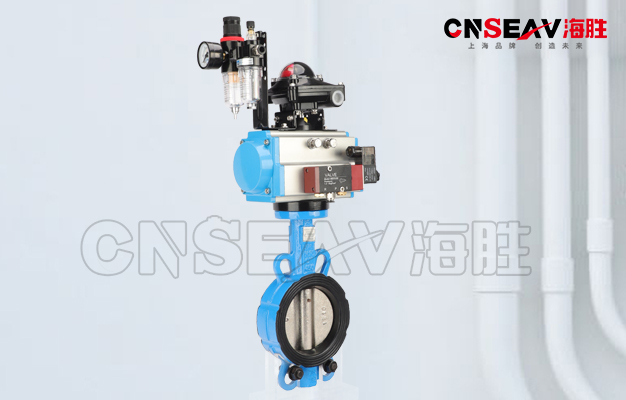

       气动蝶阀是由气动执行器和蝶阀两部分组成,其是用随阀杆转动的圆形蝶板做启闭性达到实现启用动作的气动阀门,主要做截断阀使用,同时也可以设计成具有调节或段阀兼调节的功能,蝶阀在低压大中口径管道上的使用越来越多,在我们的生活中起着越来越重要的作用,海胜阀门小编就来详细的介绍关于气动蝶阀的用途和内部结构。

        气动蝶阀的用途:

       1.气动蝶阀可用于低压管道介质的开关控制上。蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。

       2.气动蝶阀可用于截断流体,在要求环境不安全、或者自动化程度较高的位置中使用,被广泛使用在化工、电力、石油、化工、天然、气炼、造纸、制药等诸多自动控制的工业管线上的控制终端,他通过定位器、电磁阀或其他设备控制干燥、润滑的气体输入到气动装置的缸体,是气动装置按给定要求转向,实现蝶阀的启闭和调节动作。更可采用用智能型定位器与现场总线连接,检测蝶阀状态并提供诊断。


       气动蝶阀内部结构:

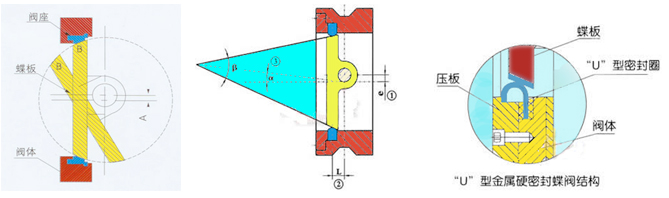

  1、弹性座密封结构:弹性座密封结构气动蝶阀,采用偏心蝶板安装在阀杆上,其边绩为球形、锥形两种,并与弹性密封圈相配合。密封圈做成L形和U形两种,与蝶板密封面相吻合。密封副在介质压力作用下,产生微小的弹性变形,从而实现密封。根据阀门的公称通经,公称压力选择其结构形式,根据承压受力设计密封圈壁厚。


点击新窗口打开大图

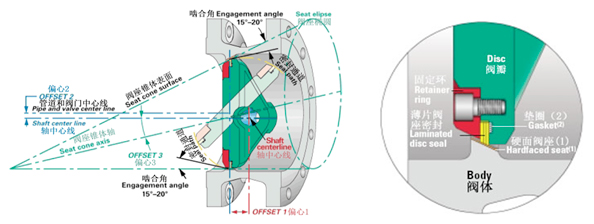

  2、多层次密封结构:多层次密封结构气动蝶阀,采用软硬多叠层式金属圈,将多叠层密封圈固定在蝶板上,使其不发生弯曲和移动,并有效避开了介质对叠层密封圈的直接冲刷,阀座密封面采用耐磨性能极佳的硬质合金焊条堆焊,从而提高了蝶阀的使用寿命。并具有金属硬密封和弹性密封的双重优点,无论在高温或低温情况下,均具有优良的密封性能。采用三维偏芯结构设计,阀座与蝶板几乎无磨擦,具有越关越紧的密封功能。板构


点击新窗口打开大图

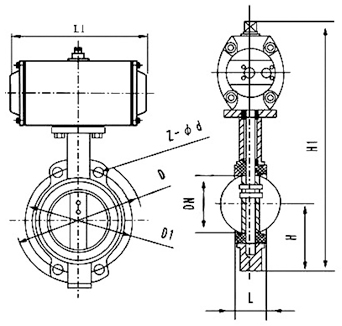

  气动蝶阀CAD设计图:

点击新窗口打开大图




  3、中线型结构
  中线型结构,由阀体、内衬里层(聚四氟乙烯或橡胶)和(不锈钢阀板或镀铬钢阀板)、阀轴组成,其介质流线型的结构设计近似于直线,调节性能好,密封结构为居中心线型密封,密封性能可靠达到双向密封零泄漏,可以任意位置安装。


      以上就是有关气动蝶阀的用途及内部结构的相关内容,如有更多关于气动蝶阀的问题,可以联系海胜阀门工作人员进行具体沟通,联系电话:15317964988(同微信号)

转载声明:关于“气动蝶阀作用及内部结构”的全部内容,转载请注明转载地址,更多阀门知识敬请关注海胜阀门。
